En el mantenimiento de tuberías en centrales nucleares, el factor que cambia las normas es el entorno en el que trabajas: contaminación, trazabilidad de herramientas y espacios de intervención existentes. Las cortatubos, biseladoras y rectificadoras de G.B.C. Industrial Tools utilizan tecnología en frío y están diseñados para garantizar un procesamiento limpio, sin lubricantes líquidos cuando sea necesario, y con máquinas cuya composición de materiales de construcción es conocida.
Por qué el mantenimiento de oleoductos en una central nuclear sigue normas diferentes
La tubería de una central nuclear suele estar hecha del mismo carbono, acero inoxidable o acero aleado que se encuentran en otros sectores industriales. Por tanto, lo que cambia en las intervenciones de mantenimiento no es la metalurgia de la tubería, sino el contexto en el que el operador debe trabajar: sistemas sujetos al control de contaminación, estrictos procedimientos de trazabilidad y programas de inspección en servicio que regulan cuándo y cómo intervenir.
La tubería de la central nuclear puede incluirse en los programas de inspección en servicio regulados por la Sección XI de la ASME, que regula la inspección periódica de los componentes de la planta mediante tres métodos de inspección: visual, superficial y volumétrico, elegidos en función de su relevancia para la seguridad del componente. En este contexto, cualquier operación de corte, bislanzo o resoldadura debe realizarse con máquinas que no comprometan la trazabilidad del sistema ni introduzcan contaminantes en la zona de trabajo.
Además de estas limitaciones, existe una puramente física, que distingue el mantenimiento de la instalación: la tubería ya está instalada. No puede llevarse al taller, a menudo no puede retirarse ni girarse, y el momento en que intervenir depende de la sección que se va a sustituir o del componente que se va a retirar. Por eso, en la sala de control, no es la pieza la que va a la máquina, sino la máquina la que llega a la pieza en la posición en la que está.
Contaminación y limpieza del procesamiento: la prioridad de los clientes nucleares
Cualquiera que encargue trabajos de mantenimiento de tuberías en centrales nucleares pone un aspecto específico en primer lugar: la contaminación de materiales y la limpieza del procesamiento. Incluso antes de las chispas y la ausencia de una zona afectada por el calor, existe el control de lo que la máquina deja en la pieza y en la zona circundante. Esto a veces significa mecanizado en seco, sin lubricantes líquidos que puedan transportar o retener contaminación.
Las máquinas GBC de corte y biselado en frío funcionan mediante eliminación mecánica controlada: no producen la fusión localizada típica del corte por llama o plasma, y pueden configurarse para mecanizado en seco cuando el protocolo de la planta lo requiera. Este es un requisito técnico coherente con la necesidad principal del sector: controlar lo que entra y sale del área de intervención, así como eliminar chispas y efectos térmicos gracias a la tecnología de corte en frío.
Trazabilidad de los materiales de construcción de herramientas y máquinas
Además de la limpieza del procesamiento, los clientes nucleares exigen la calidad y trazabilidad de las herramientas de corte montadas en la máquina, y en algunos casos certificaciones que especifiquen la composición de los materiales con los que se construye la propia máquina, no solo la herramienta de corte. Estos requisitos forman parte de los programas de calidad previstos por normas de referencia como ASME NQA-1, que define los requisitos de aseguramiento de calidad para aplicaciones nucleares y en los que se basa la certificación de organizaciones que proporcionan componentes o servicios con una función de seguridad.
Para un proveedor de máquinas de corte en frío, esto se traduce en un requisito operativo concreto: poder documentar qué se utilizó para construir la máquina y con qué herramientas estaba equipada.
Corte o biselado: qué máquinas elegir para intervenciones en la central eléctrica
La elección depende del tipo de procesamiento que requiera la intervención. Si necesitas separar la tubería, o cortar y bisejar en una sola operación, la solución es una cortadora de tubos. Si la tubería solo necesita prepararse en la unión de soldadura, sin cortar, la respuesta es una biseladora de tuberías.
En mantenimiento, esta elección va acompañada de una segunda: cómo la máquina llega a la tubería. Los cortadores de tubos GBC para el sector nuclear se abren para cerrarse alrededor de la tubería en su lugar, con diferentes arquitecturas pero con el mismo objetivo: operar la línea sin desmontarla.
Cortadores de tubos en frío: split fram, clamshell y diámetros grandes
Las máquinas cortadoras split frame MCA Cutter y FAST están divididos en dos mitades separadas, lo que permite montarlos en la tubería en el lugar sin tener que retirarla del sistema, una ventaja operativa en espacios centrales donde el desmontaje de las tuberías no siempre es viable. La cortadora MCA cubre una amplia gama de diámetros (33,4-1095 mm) y realiza corte en frío, bisánel estándar y biselado combinado en una sola pasada. FAST, el único cortador de tubos de la gama con autocentrado integrado, trabaja con diámetros de 153 a 1545 mm y añade un sistema de copia que compensa irregularidades y la ovalación del tubo. En una tubería que ya tiene años de funcionamiento detrás, son precisamente estas dos funciones las que marcan la diferencia: el autocentrado toma la referencia sobre la propia tubería, sin alineaciones externas, y la copia sigue el perfil real en lugar del nominal.
La Supercutter, en cambio, adopta una estructura clamshell: el cuerpo de la máquina se abre como una bisagra sin dividirse en dos mitades, y puede instalarse en cualquier punto de la línea tubular. Cubre diámetros desde 168 hasta 1530 mm (6″-60″) y realiza cortes y biselos automáticos con herramientas, con mecanizado interno opcional con ajustes micrométricos y copia de perfiles para compensar ovalizaciones. La diferencia entre cuadro dividido y concha está en la forma en que la máquina se abre alrededor del tubo, no en el tipo de mecanizado: ambas arquitecturas cortan y biflan. Es un detalle que pesa mucho en el mantenimiento, donde el punto de corte es innegociable: poder cerrar la máquina en cualquier punto de la línea evita elegir dónde intervenir según el lugar que la máquina consiga introducir.
Más allá de 60 pulgadas, la gama continúa con la Hypercutter, la máquina cortadora de tubos dedicada a tuberías de diámetro y grosor significativos que se utilizan en el campo nuclear. Funciona desde 1524 hasta 2540 mm (60″-100″) en corte en frío y biselado, con bloqueo de ocho puntos ajustable por separado equipado con grandes placas de contacto y alimentación hidráulica. También en este caso, el cuerpo de la máquina se abre como una carcasa y permite su instalación en cualquier punto de la línea, sin desmontar la tubería. En estos diámetros, la limitación de la intervención in situ es aún más estricta, porque dicho tubo no se mueve: los ocho puntos de bloqueo ajustables individualmente sirven para estabilizar la máquina en la tubería mientras se monta.
Biseladoras de tubos en frío: MINI, TC40/TC73, caldera, Hypermaxi

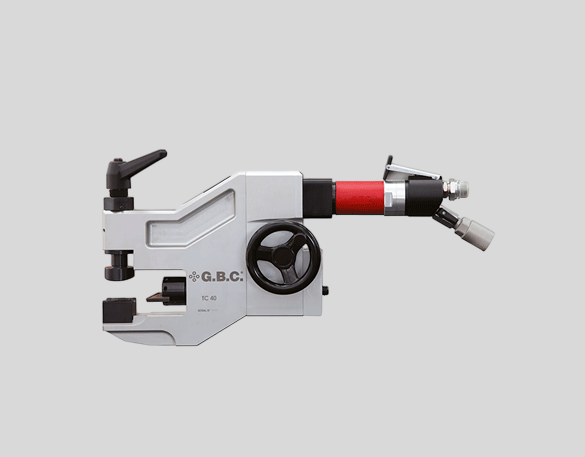

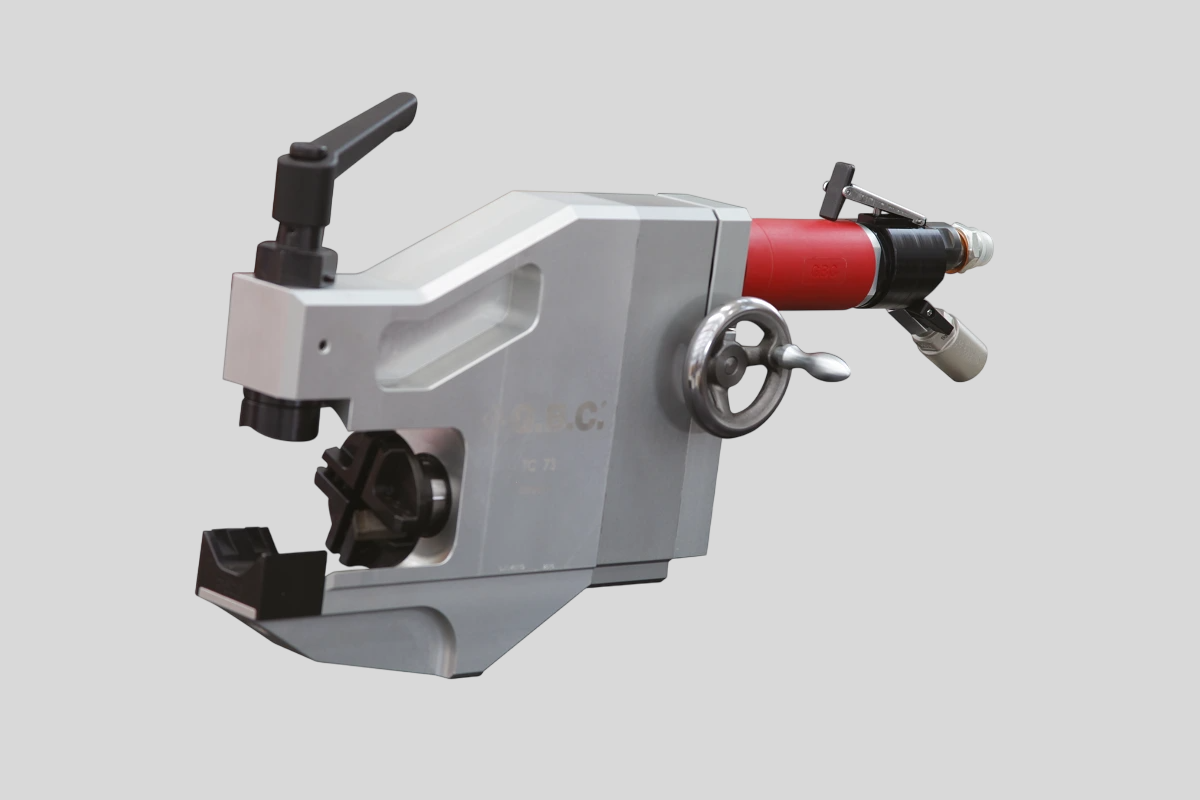

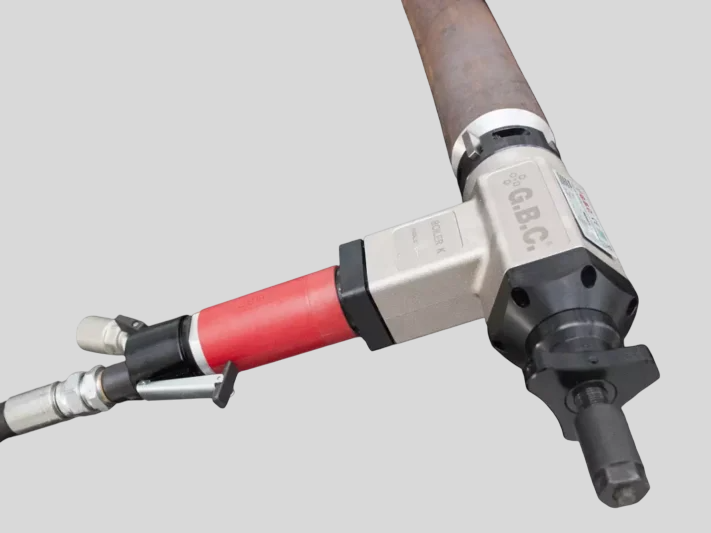

Cuando la intervención solo requiere la preparación de la unión sin cortar, la gama de biseladoras de tubos GBC funciona mediante bislanzo y recubrimiento en frío. La serie MINI cubre pequeños diámetros con máquinas portátiles para intervenciones de campo. Las máquinas de bloqueo externo TC40 y TC73 no tocan la superficie interior del tubo durante el sujeción, lo cual es útil cuando el acceso interno está restringido, como en ventanas de chapa tubular. La serie Boiler cubre diámetros medios para biselado y revestimiento, y el modelo Boiler K también se utiliza en curvas y juntas en T. También en este caso es la máquina la que llega a la tubería instalada, y no al revés: las series portátiles se montan directamente en el extremo para prepararse, sin retirar la sección del sistema.
En diámetros grandes, la preparación de la unión pasa al Hypermaxi 20_40, una biseladora portátil para Øi de 508 a 937 mm (20″-36″), extensible hasta 1016 mm (40″) con kit opcional. Realiza torneado, cónico y biselado interno y externo del extremo de la tubería, con potencia neumática, hidráulica o sin escobillas, y también está diseñada para obras in situ, offshore y nucleares, donde se requiere soldadura de precisión.
Reanudación de la soldadura en grandes espesores: la máquina de bordes G800
Tras cortar o biselar, muchas tuberías nucleares requieren que la junta de soldadura sea retrabajada y terminada, a menudo con grosores altos. La máquina amoladora automática multifunción G800, con un disco de 800 mm, se utiliza precisamente para este tipo de procesamiento: está montada en un carro eléctrico y es capaz de extraer material con grosores de hasta 250 mm, con una cabeza que puede inclinarse hasta 90 grados y permite la recuperación longitudinal sin necesidad de manipuladores. El panel LCD con cámara de alta definición y la consola de control remoto con sistema de CCTV, suministrados de serie, permiten controlar el trabajo de forma remota. Aquí la relación se invierte respecto a los cortadores y fresadores: la amoladora no gira alrededor del tubo, es la pieza la que gira respecto al disco. El disparo del cable con G800 se realiza entonces en las secciones que pueden girarse.
Máquinas estándar y especiales para espacios de trabajo existentes
Los requisitos de mecanizado en espacios ultraconfinados no son la norma en el mantenimiento de tuberías nucleares: en la mayoría de los casos, las máquinas estándar de la gama GBC encajan en los espacios de intervención ya existentes en la central eléctrica, sin necesidad de configuraciones dedicadas. Sin embargo, cuando surge un caso extremo, con accesos particularmente estrechos o geometrías no estándar, la solución pasa por una máquina especial diseñada específicamente para esa aplicación concreta, en lugar de una adaptación de productos del catálogo.
Soluciones GBC para el mantenimiento de oleoductos nucleares
En el mantenimiento de tuberías para centrales nucleares, la elección de la máquina se guía por el tipo de intervención que se va a realizar: corte, biflado o reanudación de la soldadura, junto con las estrictas directrices del cliente sobre la trazabilidad y la ausencia absoluta de contaminación por la herramienta. La gama GBC cubre el camino de trabajo en frío: los cortadores MCA Cutter, FAST, Supercutter y Hypercutter para cortar y bisflar desde 33,4 hasta 2540 mm, los cortadores para la preparación de juntas y la máquina amoladora G800 para volver a soldar en grosores grandes.
Para evaluar la máquina más adecuada para tu intervención en tuberías nucleares, incluyendo cualquier solicitud de documentación técnica sobre materiales de construcción, puedes contactar con el equipo técnico de GBC.
