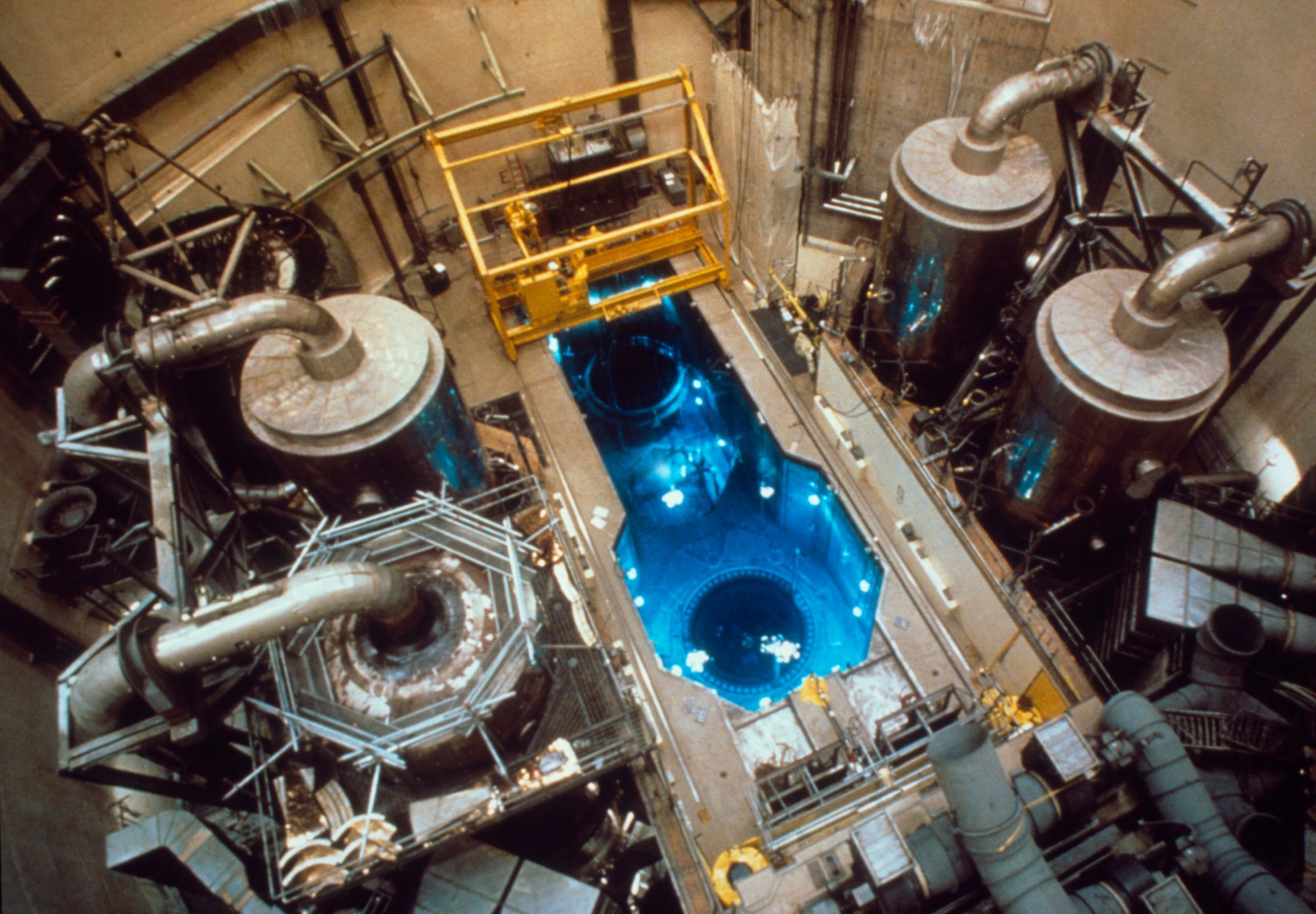

Nella manutenzione delle tubazioni in centrali nucleari il fattore che cambia le regole è l’ambiente in cui si lavora: contaminazione, tracciabilità dell’utensile e spazi di intervento già esistenti. Le tagliatubi, le fresatubi e le molatrici di G.B.C. Industrial Tools usano la tecnologia a freddo e sono progettate per garantire lavorazioni pulite, senza lubrificanti liquidi quando richiesto, e con macchine di cui è nota la composizione dei materiali costruttivi.

Perché la manutenzione delle tubazioni in centrale nucleare segue regole diverse

Le tubazioni di un impianto nucleare sono spesso realizzate negli stessi acciai al carbonio, inossidabili o legati che si trovano in altri settori industriali. A cambiare negli interventi di manutenzione non è quindi la metallurgia del tubo ma il contesto in cui l’operatore deve lavorare: sistemi soggetti a controllo della contaminazione, procedure di tracciabilità stringenti e programmi di ispezione in servizio che regolano quando e come intervenire.

Le tubazioni degli impianti nucleari possono rientrare nei programmi di inservice inspection disciplinati dalla norma ASME Section XI, che regola l’ispezione periodica dei componenti di centrale attraverso tre metodi di esame, visivo, superficiale e volumetrico, scelti in base alla rilevanza per la sicurezza del componente. In questo quadro, ogni intervento di taglio, smusso o ripresa della saldatura deve essere eseguito con macchine che non compromettano la tracciabilità del sistema e non introducano contaminanti nell’area di lavoro.

A questi vincoli se ne aggiunge uno puramente fisico, che distingue la manutenzione dall’installazione: la tubazione è già installata. Non può essere portata in officina, spesso non può essere sfilata né ruotata, e il punto in cui intervenire lo detta il tratto da sostituire o il componente da rimuovere. È il motivo per cui in centrale non è il pezzo ad andare alla macchina, ma la macchina a raggiungere il pezzo nella posizione in cui si trova.

Contaminazione e pulizia della lavorazione: la priorità dei committenti nucleari

Chi commissiona interventi di manutenzione su tubazioni in centrali nucleari pone al primo posto un aspetto preciso: la contaminazione dei materiali e la pulizia della lavorazione. Prima ancora delle scintille e dell’assenza di zona termicamente alterata viene il controllo di ciò che la macchina lascia sul pezzo e nell’area circostante. Questo significa a volte lavorazioni a secco, senza lubrificanti liquidi che potrebbero veicolare o trattenere contaminazione.

Le macchine per taglio e smusso a freddo GBC lavorano per asportazione meccanica controllata: non producono la fusione localizzata tipica del taglio a fiamma o al plasma, e possono essere configurate per lavorazioni a secco quando il protocollo dell’impianto lo richiede. Si tratta di un presupposto tecnico coerente con l’esigenza primaria del settore: controllare ciò che entra ed esce dall’area di intervento, oltre a eliminare scintille ed effetti termici grazie alla tecnologia del taglio a freddo.

Tracciabilità dell’utensile e dei materiali costruttivi della macchina

Oltre alla pulizia della lavorazione, i committenti nucleari chiedono qualità e tracciabilità degli utensili di taglio montati sulla macchina, e in alcuni casi certificazioni che specificano la composizione dei materiali con cui è costruita la macchina stessa, non solo dell’utensile di taglio. Sono requisiti che si inseriscono nel quadro dei programmi di qualità previsti da standard di riferimento come ASME NQA-1, che definisce i requisiti di quality assurance per le applicazioni in ambito nucleare e su cui si basa la certificazione delle organizzazioni che forniscono componenti o servizi con funzione di sicurezza.

Per un fornitore di macchine per taglio a freddo, questo si traduce in una richiesta operativa concreta: poter documentare cosa è stato usato per costruire la macchina e con quali utensili è stata equipaggiata.

Taglio o smusso: quali macchine scegliere per interventi in centrale

La scelta dipende dal tipo di lavorazione richiesta dall’intervento. Se si rende necessario separare il tubo, o tagliare e smussare in un’unica operazione, la risposta è una tagliatubi. Se la tubazione va solo preparata al giunto di saldatura, senza taglio, la risposta è una fresatubi.

In manutenzione a questa scelta se ne affianca una seconda: come la macchina arriva al tubo. Le tagliatubi GBC per il settore nucleare si aprono per chiudersi attorno alla tubazione in opera, con architetture diverse ma con lo stesso obiettivo: lavorare la linea senza smontarla.

Tagliatubi a freddo: split frame, clamshell e grandi diametri

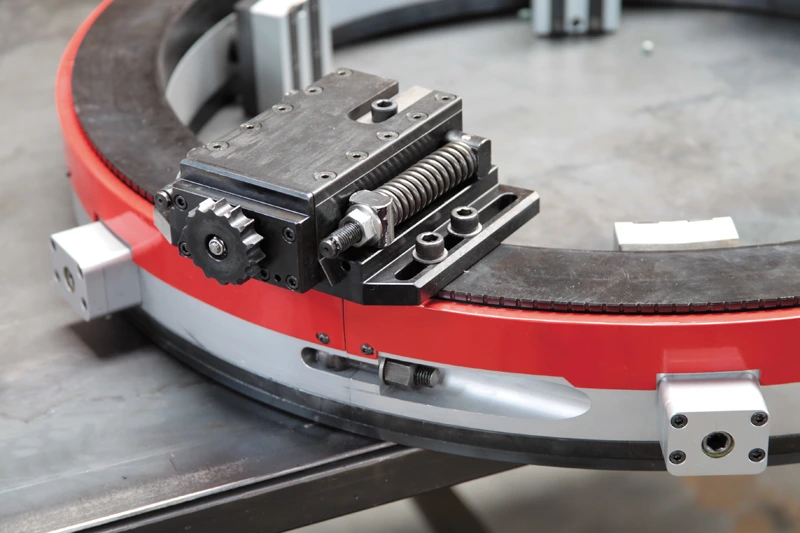

Le tagliatubi split frame MCA Cutter e FAST si dividono in due metà separate, il che permette di montarle sul tubo in opera senza doverlo sfilare dall’impianto, un vantaggio operativo in spazi di centrale dove lo smontaggio delle tubazioni non è sempre praticabile. MCA Cutter copre un ampio range di diametri (33,4-1095 mm) ed esegue taglio a freddo, smusso standard e smusso combinato in un’unica passata. FAST, unica tagliatubi della gamma con autocentraggio integrato, lavora su diametri da 153 a 1545 mm e aggiunge un sistema di copiatura che compensa irregolarità e ovalizzazioni del tubo. Su una tubazione che ha già anni di esercizio alle spalle sono proprio queste due funzioni a fare la differenza: l’autocentraggio prende il riferimento sul tubo stesso, senza allineamenti esterni, e la copiatura segue il profilo reale invece di quello nominale.

La Supercutter adotta invece una struttura clamshell: il corpo macchina si apre a cerniera senza dividersi in due metà, e resta installabile in qualsiasi punto della linea tubi. Copre diametri da 168 a 1530 mm (6″-60″) ed esegue taglio e smusso automatico a utensile, con lavorazione interna opzionale a registrazioni micrometriche e copiatura del profilo per compensare le ovalizzazioni. La differenza tra split frame e clamshell riguarda il modo in cui la macchina si apre attorno al tubo, non il tipo di lavorazione: entrambe le architetture tagliano e smussano. È un dettaglio che pesa in manutenzione, dove il punto di taglio non è negoziabile: poter chiudere la macchina in qualsiasi punto della linea evita di scegliere dove intervenire in base a dove la macchina riesce a entrare.

Oltre i 60 pollici la gamma prosegue con l’Hypercutter, la tagliatubi dedicata a tubazioni di diametro rilevante e agli spessori che ricorrono in ambito nucleare. Lavora da 1524 a 2540 mm (60″-100″) in taglio e smusso a freddo, con bloccaggio a otto punti regolabili separatamente dotati di ampie piastre di contatto e alimentazione idraulica. Anche in questo caso il corpo macchina si apre a conchiglia e consente l’installazione in qualsiasi punto della linea, senza smontaggio della tubazione. Su questi diametri il vincolo dell’intervento in opera è ancora più stringente, perché una tubazione simile non si movimenta: gli otto punti di bloccaggio regolabili singolarmente servono a stabilizzare la macchina sul tubo così com’è montato.

Fresatubi per smusso a freddo: MINI, TC40/TC73, Boiler, Hypermaxi

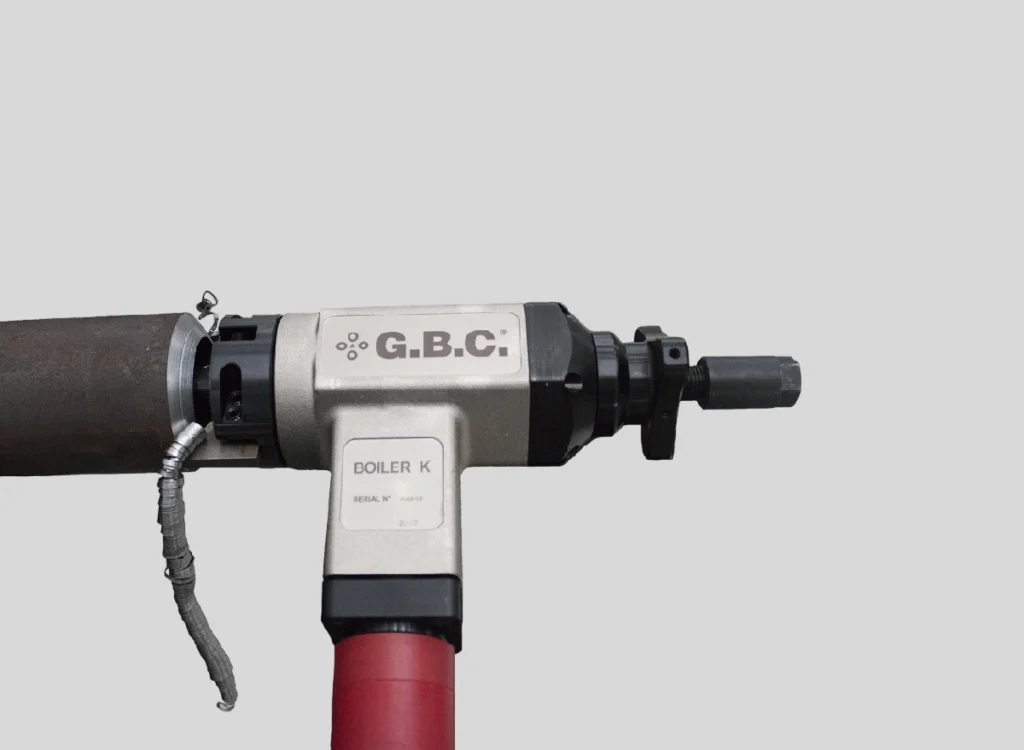

Quando l’intervento richiede solo la preparazione del giunto senza taglio, la gamma fresatubi GBC lavora per smusso e intestatura a freddo. La serie MINI copre i piccoli diametri con macchine portabili per interventi in campo. Le macchine a bloccaggio esterno TC40 e TC73 non toccano la superficie interna del tubo durante il bloccaggio, utile dove l’accesso interno è limitato, come nelle finestre delle piastre tubiere. La serie Boiler copre i diametri medi per smusso e intestatura, con il modello Boiler K impiegato anche su curve e giunti a T. Anche in questo caso è la macchina a raggiungere il tubo installato, e non il contrario: le serie portatili si montano direttamente sull’estremità da preparare, senza rimuovere il tratto dall’impianto.

Sui diametri grandi la preparazione del giunto passa all’Hypermaxi 20_40, fresatubi portatile per Øi da 508 a 937 mm (20″-36″), estendibile fino a 1016 mm (40″) con kit opzionale. Esegue tornitura, rastrematura e smussatura interna ed esterna dell’estremità del tubo, con alimentazione pneumatica, idraulica o brushless, ed è pensata anche per cantieri on site, offshore e nucleare, dove sono richieste saldature di precisione.

Ripresa saldature su grandi spessori: la molatrice G800

Dopo il taglio o lo smusso, molte tubazioni nucleari richiedono la ripresa e la finitura del cordone di saldatura, spesso su spessori elevati. La molatrice automatica multifunzione G800, con disco da 800 mm, è impiegata proprio per questo tipo di lavorazione: viene montata su un carrello elettrico e riesce ad asportare materiale su spessori fino a 250 mm, con testa inclinabile fino a 90 gradi che consente la ripresa longitudinale senza la necessità di utilizzare manipolatori. Il pannello LCD con telecamera ad alta definizione e il pulpito di comando remoto con sistema CCTV, fornito di serie, consentono di controllare la lavorazione a distanza. Qui il rapporto si inverte rispetto alle tagliatubi e alle fresatubi: la molatrice non ruota attorno alla tubazione, è il pezzo a ruotare rispetto al disco. La ripresa del cordone con G800 si esegue quindi sui tratti che possono essere messi in rotazione.

Macchine standard e speciali per spazi di lavoro esistenti

Le richieste di lavorazione in spazi ultra-ristretti non sono la norma nella manutenzione delle tubazioni nucleari: nella maggior parte dei casi le macchine standard della gamma GBC entrano negli spazi di intervento già esistenti in centrale, senza bisogno di configurazioni dedicate. Quando però si presenta un caso limite, con accessi particolarmente stretti o geometrie non standard, la soluzione passa per una macchina speciale progettata su misura per quell’applicazione specifica, piuttosto che per un adattamento di prodotti a catalogo.

Le soluzioni GBC per la manutenzione tubazioni in ambito nucleare

Nella manutenzione delle tubazioni per centrali nucleari, la scelta della macchina è guidata dal tipo di intervento da eseguire: taglio, smusso o ripresa della saldatura, unitamente alle severe direttive del committente in materia di tracciabilità e assoluta assenza di contaminazione da parte dell’utensile. La gamma GBC copre il percorso di lavorazione a freddo: le tagliatubi MCA Cutter, FAST, Supercutter e Hypercutter per taglio e smusso da 33,4 fino a 2540 mm, le fresatubi per la preparazione del giunto e la molatrice G800 per la ripresa delle saldature su grandi spessori.

Per valutare la macchina più adatta al vostro intervento su tubazioni in ambito nucleare, comprese eventuali richieste di documentazione tecnica sui materiali costruttivi, potete contattare il team tecnico GBC.
