Il titanio grado 2 e il grado 5 (Ti-6Al-4V) differiscono per composizione, resistenza meccanica e campi di applicazione. Entrambi richiedono il taglio meccanico a freddo per preservare l’integrità metallurgica: bassa conducibilità termica, tendenza all’incrudimento e reattività chimica rendono critica la scelta di utensili, rivestimenti e parametri di taglio. Sulle macchine GBC è possibile lavorare entrambi i gradi con la sola sostituzione dell’utensile.
Grado 2 e grado 5: differenze fondamentali
Il titanio commercialmente puro (CP) si divide in quattro gradi in base al contenuto di impurezze interstiziali. Il grado 2 è il più diffuso tra i gradi CP in ambito industriale: offre buona resistenza alla corrosione, lavorabilità soddisfacente e resistenza a trazione nell’ordine di 345–450 MPa in condizione ricotta, con densità di circa 4,51 g/cm³.
Il grado 5, noto come Ti-6Al-4V, è una lega alfa+beta: alluminio (6%) e vanadio (4%) in soluzione solida innalzano la resistenza a trazione fino a 895–1000 MPa in condizione ricotta, con valori più elevati nei trattamenti termici di solubilizzazione e invecchiamento. La densità scende a circa 4,43 g/cm³, pari a circa il 40–45% in meno rispetto agli acciai strutturali comuni, il che lo rende la lega di titanio più utilizzata nell’aerospazio e in applicazioni strutturali critiche.
Il grado 5 ha una conducibilità termica significativamente più bassa rispetto al grado 2 (circa 6–7 W/m·K contro valori tipicamente nell’ordine di 14–17 W/m·K per il grado 2 a 20 °C): è più duro e impone velocità di taglio più contenute e utensili più tenaci.

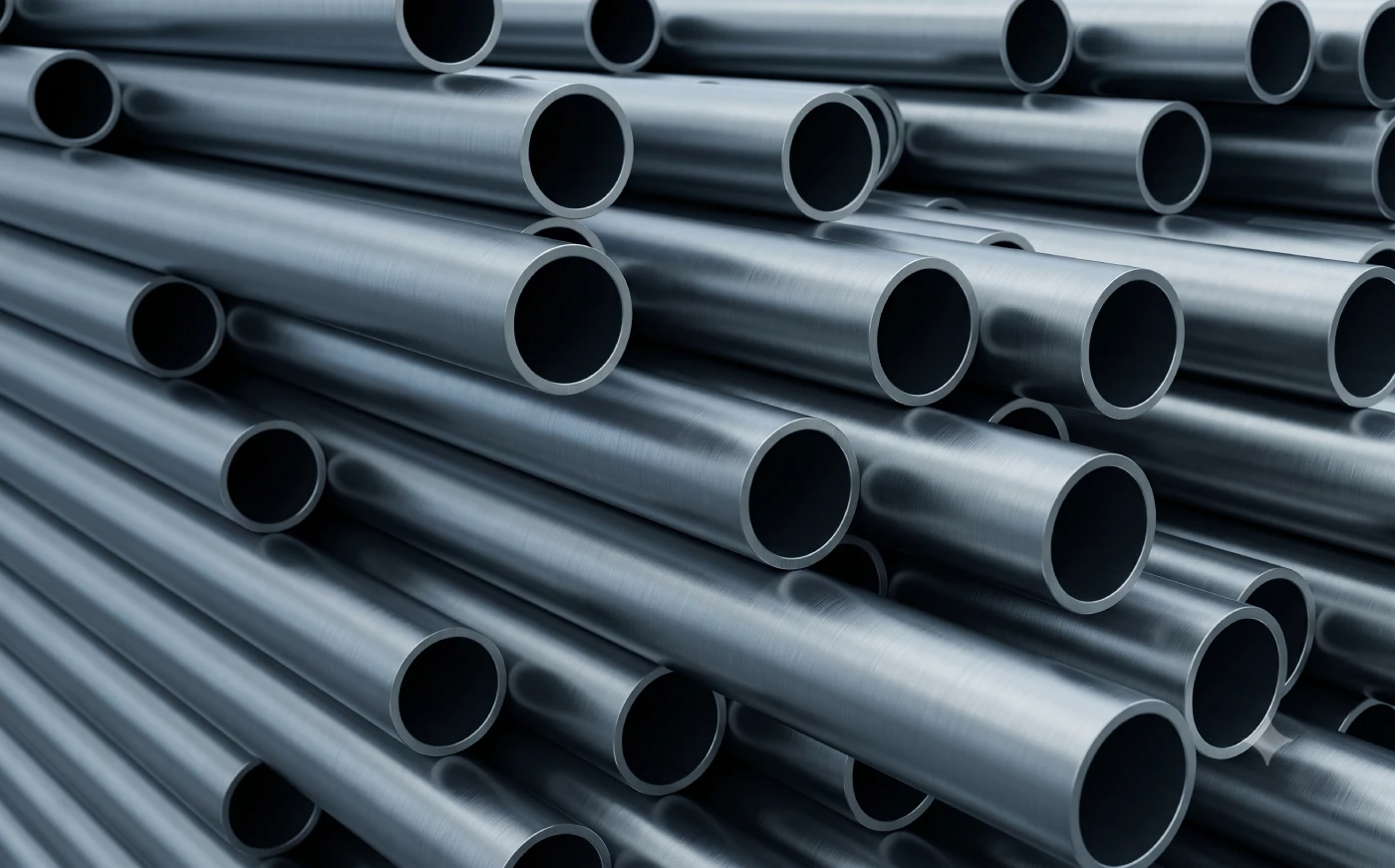

Dove si usano i tubi in titanio
Le applicazioni industriali si concentrano dove la corrosione chimica o il rapporto resistenza/peso rendono gli acciai inossidabili standard meno adatti.
Aerospaziale. Il grado 5 è la scelta prevalente per sistemi idraulici, strutture primarie e raccordi per propellenti. I capitolati di commessa e le specifiche di processo aeronautiche possono richiedere il taglio meccanico a freddo per conservare le proprietà metallurgiche certificate del componente, in coerenza con i sistemi di gestione per la qualità conformi alle norme AS9100 e EN 9100.
Oil&Gas e impianti offshore. In ambienti con cloruri, acque di mare e H₂S, il titanio offre una resistenza alla tensocorrosione superiore rispetto agli austenitici convenzionali. Trova impiego in risers offshore, sistemi di iniezione, tubazioni sub-sea e scambiatori di calore esposti ad acqua salmastra.
Scambiatori di calore e industria chimica. Il grado 2 viene utilizzato con acque geotermali, acqua di mare e soluzioni clorurate, dove l’acciaio inox austenitico può essere soggetto a vaiolatura (pitting) e corrosione interstiziale. In ambienti come acido nitrico diluito o soluzioni di ipoclorito, il titanio può offrire resistenza superiore rispetto ad altri materiali.
Settore medicale. La biocompatibilità del titanio commercialmente puro (grado 2) e delle leghe Ti-6Al-4V – in particolare le varianti medicali come il grado 23 ELI – ne determina l’impiego in strumentazione chirurgica e componenti di supporto per protesi ortopediche. La lavorazione meccanica a freddo è un requisito di specifica: preserva la superficie passivata e la certificazione di biocompatibilità del componente.
Perché il titanio è difficile da lavorare
Le difficoltà di lavorazione del titanio non derivano dalla sola durezza, ma dalla combinazione di tre proprietà che si rinforzano a vicenda.
Bassa conducibilità termica. Il grado 5 dissipa il calore con difficoltà: circa 6–7 W/m·K, contro i 13–16 dell’acciaio inox 316L. Il calore resta concentrato sul tagliente, causando usura accelerata anche a velocità che sarebbero normali per l’acciaio inossidabile. Il grado 2, più conduttivo, è meno critico da questo punto di vista, ma richiede comunque parametri più conservativi rispetto agli acciai comuni.
Tendenza all’incrudimento. Il titanio si incrudisce durante la lavorazione. Ogni passata aumenta la durezza superficiale locale, rendendo le passate successive più impegnative. Negli smussi multipli, l’accumulo di incrudimento porta a forze di taglio crescenti e a degrado precoce del tagliente.
Reattività chimica e adesione. A temperature elevate nella zona di taglio, il titanio tende a reagire con ossigeno e azoto, formando strati duri e fragili che accelerano l’usura dell’utensile e possono compromettere la resistenza alla corrosione della superficie lavorata. C’è anche una marcata tendenza all’adesione al tagliente (built-up edge), che modifica la geometria effettiva dell’utensile e degrada la qualità del taglio.
Utensili e parametri per il taglio del titanio
La regola è la stessa valida per Inconel e duplex: si cambia l’utensile, non la macchina. Su qualsiasi fresatubi o tagliatubi GBC è possibile montare utensili o inserti ottimizzati per titanio senza modificare la struttura della macchina.
Carburo di tungsteno con rivestimento PVD. La scelta del rivestimento è critica. I rivestimenti AlCrN (alluminio-cromo-nitruro) sono tra i più adatti per il titanio: non contengono titanio, riducendo il rischio di affinità chimica con il pezzo, e mantengono buona stabilità termica. L’AlTiN ad alto rapporto Al/Ti è un’alternativa accettabile. Inserti non rivestiti o con rivestimenti inadeguati mostrano generalmente un’usura accelerata.

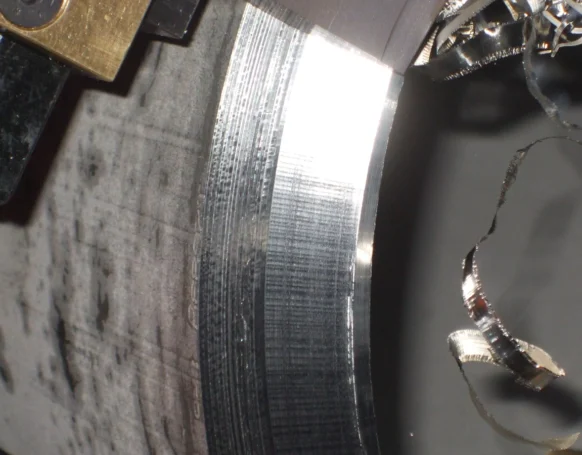

Geometria e angoli. Negli smussi, angoli di spoglia positivi (indicativamente 8-12°) riducono le forze di taglio e limitano il calore generato. Taglienti affilati e precisi riducono la tendenza all’adesione.
HSS al cobalto. Per il taglio di tubi in grado 2 a parete sottile, in operazioni non in serie, gli inserti M35 o M42 possono rappresentare un compromesso accettabile. Non sono indicati per il grado 5 o per lavorazioni prolungate.
Velocità e refrigerazione. Il titanio richiede velocità di taglio ridotte rispetto all’acciaio inossidabile. Per il grado 5 con inserti in carburo, i valori indicativi sono tipicamente nell’ordine di 30-60 m/min, con possibilità di salire fino a circa 80 m/min in condizioni ottimali; la scelta dipende dalla geometria dell’utensile, dallo spessore di parete e dalla rigidezza della macchina. La refrigerazione adeguata è importante per la gestione termica, in particolare per il grado 5; le specifiche del fluido e della portata dipendono dall’applicazione. Per impieghi medicali e aerospaziali con requisiti di contaminazione superficiale, verificare le prescrizioni del capitolato specifico.
Taglio meccanico a freddo e integrità metallurgica
Per tubi in titanio destinati a operazioni in pressione o a saldatura successiva, il taglio meccanico a freddo è spesso un requisito esplicito nei capitolati industriali. Il taglio termico (plasma, fiamma, laser) introduce una zona termicamente alterata (ZTA) con ossidazione superficiale, possibile formazione di nitruri e ossidi fragili, e variazioni delle proprietà meccaniche al bordo del taglio.
Il taglio meccanico a freddo mantiene la microstruttura originale fino al bordo: questa caratteristica è spesso richiesta nei capitolati aeronautici e nelle specifiche oil & gas per componenti in pressione o da saldare, così come nelle procedure di fabbricazione di dispositivi medici impiantabili, in coerenza con i sistemi di qualità conformi alle norme AS9100 ed EN 9100. Le norme della serie UNI EN ISO 9692 sulla preparazione dei giunti per la saldatura costituiscono un riferimento per la geometria degli smussi e la preparazione dei bordi, da integrare con i capitolati specifici di materiale e settore.

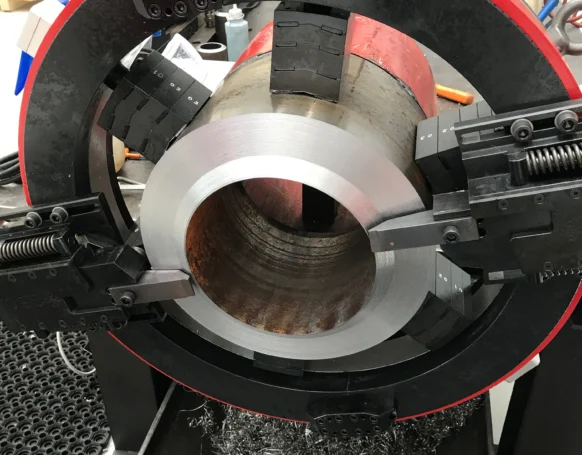

Lavorare tubi in titanio con le macchine GBC
Con una gamma che copre diametri da pochi millimetri a oltre un metro, le fresatubi e tagliatubi GBC offrono massima versatilità d’uso, sia in officina che in cantiere.
Il reparto R&D di GBC progetta utensili realizzati o rivestiti con i materiali più idonei per lavorare qualsiasi tipo di acciaio o lega. Inoltre, qualora le soluzioni a catalogo non soddisfino appieno le specifiche esigenze applicative del cliente, il team sviluppa geometrie e rivestimenti customizzati su misura per la specifica lega e lavorazione.
Gli utensili usurati possono essere successivamente riaffilati, ripristinando le specifiche originali.
Per definire la soluzione utensile più adatta al titanio che stai lavorando, contatta il supporto tecnico GBC.
