Soldar recipientes y tanques a presión requiere una preparación de los bordes que asegure una penetración completa de la junta, tal y como exige la Sección VIII de la ASME y la Directiva PED 2014/68/UE. Las máquinas de chamalado de chapa GBC, especialmente Edge 80, Multiedge 80 y Compact Edge, realizan chaflados estándar y biselados en J con espesores de 6 a 120 mm sin alterar el material con calor.

Por qué importa la preparación del filo en recipientes a presión

En la construcción de un recipiente o tanque a presión, los defectos de soldadura solo están permitidos dentro de límites estrictamente codificados. En Estados Unidos, la Sección VIII de ASME establece requisitos obligatorios para el diseño, fabricación, inspección, prueba y certificación de recipientes a presión, ya sean calentados por fuego o no, que operen a presiones internas o externas superiores a 15 psig. El párrafo UW-35(a) es claro: todas las soldaduras a tope deben tener penetración y fusión completas a lo largo de todo el grosor de la unión.

Un principio similar se aplica en Europa. La PED 2014/68/UE se aplica a equipos de presión estacionaria con una presión máxima permitida superior a 0,5 bar y regula el diseño, la fabricación y la evaluación de la conformidad con precisión para garantizar un alto nivel de seguridad. En ambos marcos regulatorios, la calidad de la unión comienza desde el borde: un chaflón irregular, con un ángulo desigual o una superficie alterada por el calor, compromete la penetración y pone en riesgo la conformidad antes incluso de que el soldador comience a trabajar.

Aquí es donde entra la preparación mecánica de los filos. Las  máquinas de chaflado Edge 80, Multiedge 80 y Compact Edge de GBC funcionan en frío, mediante la retirada de chips, sin introducir una zona afectada por el calor (HAZ). El filo permanece metalúrgicamente intacto exactamente donde la soldadura debe garantizar la máxima resistencia.

¿Qué bisellos requieren los fabricantes de vasos a presión?

Los fabricantes de tanques y recipientes a presión procesan principalmente chapa metálica de 10 a 40 mm de grosor. Sin embargo, la elección de la máquina no depende de una banda de grosor fija, sino de la geometría biflada requerida por el diseño de la junta.

En la mayoría de los casos, son biseles simples con ángulos estándar, típicamente 30°, 37,5° o 15°, hechos solo en un lado del filo. Una minoría de pedidos, alrededor del 10-20% en comparación con el estándar, requieren en cambio un bisel en J con radio R6 o R8, una geometría que reduce el volumen de material de aporte necesario y optimiza la soldadura en grosores altos. Este mecanizado es una característica específica de Edge 80 y Multiedge 80.

Luego hay un caso menos frecuente pero recurrente: el bislanto de la parte inferior de la chapa, que es necesario en aproximadamente un 20-30% de los casos en comparación con las configuraciones estándar. Para estas aplicaciones, GBC ofrece las  versiones Compact Edge Reverse y Edge 80 Reverse, que realizan el mismo bisellán pero trabajan en el borde inferior de la chapa, lo cual es especialmente útil en vista del calentrado del chapado.

Máquinas GBC para bislantar chapas metálicas gruesas

Para los grosores típicos de calderas presurizadas, GBC ofrece tres modelos complementarios en la  gama de chalada de chapasado.

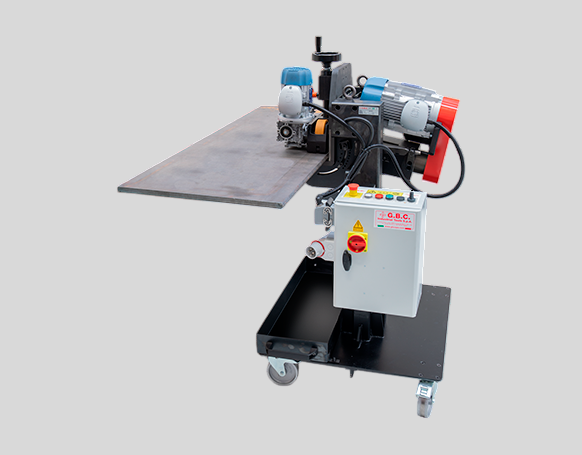

Edge 80 cubre espesores de 6 a 120 mm con una diagonal máxima de 80 mm. Realiza bisellado estándar en ángulos de 10° a 70° y biselado en J de 0° a 30° con radio R6 o R8, con sensor automático de avance y detección de chapa metálica para una ejecución consistente a lo largo de todo el borde.

Multiedge 80 parte del mismo rango de grosor, 6-120 mm, pero añade revestimiento y despegado además del estándar y el biseflador en J. Las dos pantallas LCD para ángulo y profundidad permiten configurar el mecanizado con precisión repetible, una ventaja cuando el mismo departamento alterna entre biselados estándar y biselados en J en la misma tirada.

Compact Edge está diseñado para grosores de 6 a 60 mm con ángulos de 15° a 60°. La cabeza de ángulo variable permite cambios rápidos de ángulo, mientras que el sistema de doble amortiguación compensa las variaciones en el grosor y la desalineación del filo, una condición común en tablones de gran diámetro. Para necesidades intermedias, con alimentación automática en el mismo rango de grosor que Compact Edge, GBC también ofrece Basic Edge 50.

Los clientes que sustituyen otras tecnologías de corte por estas máquinas de bislanzo reportan dos ventajas concretas: velocidad de ejecución y ausencia de alteraciones del material, por lo que cero HAZ en el borde que se soldará.

Materiales y herramientas para aceros aleados críticos

El material más procesado con estas máquinas sigue siendo el hierro en todos sus tipos, pero una parte significativa de los pedidos se refiere a aceros aleados utilizados en el campo de los vasos a presión, como el dúplex y el inconel. Materiales con alta dureza y tenacidad que requieren una herramienta consistente: Las puntas montadas en Edge 80, Multiedge 80 y Compact Edge son carburo recubierto de titanio, con especificaciones diferentes según el material a mecanizar, para que el filo de corte se mantenga incluso en aleaciones difíciles de eliminar.

Límites operativos a considerar durante la fase de diseño

Las máquinas de chamalizado de chapa GBC se adaptan a la mayoría de las geometrías de chapado que se encuentran en el taller, incluyendo superficies moderadamente curvas. El límite práctico a tener en cuenta durante la fase de planificación se refiere  a las láminas curvas con un radio inferior a 3000 mm: por debajo de este umbral, la curvatura se vuelve demasiado estrecha para que la máquina siga correctamente el filo.

Elegir la máquina de bisallado adecuada y hablar con GBC

Para un recipiente o tanque a presión, la elección entre Edge 80, Multiedge 80 y Compact Edge depende de la geometría del bisel requerida por el diseño de la junta, no solo del grosor de la chapa: los bisellos estándar, los chaflados en J R6/R8 o el mecanizado inferior requieren configuraciones diferentes. La gama completa se puede encontrar en la categoría de biseladoras de chapas metálicas GBC.

Para una evaluación del modelo más adecuado para el grosor, material y geometría biselada requerida por tu ciclo de soldadura, puedes contactar con el equipo técnico de GBC.
