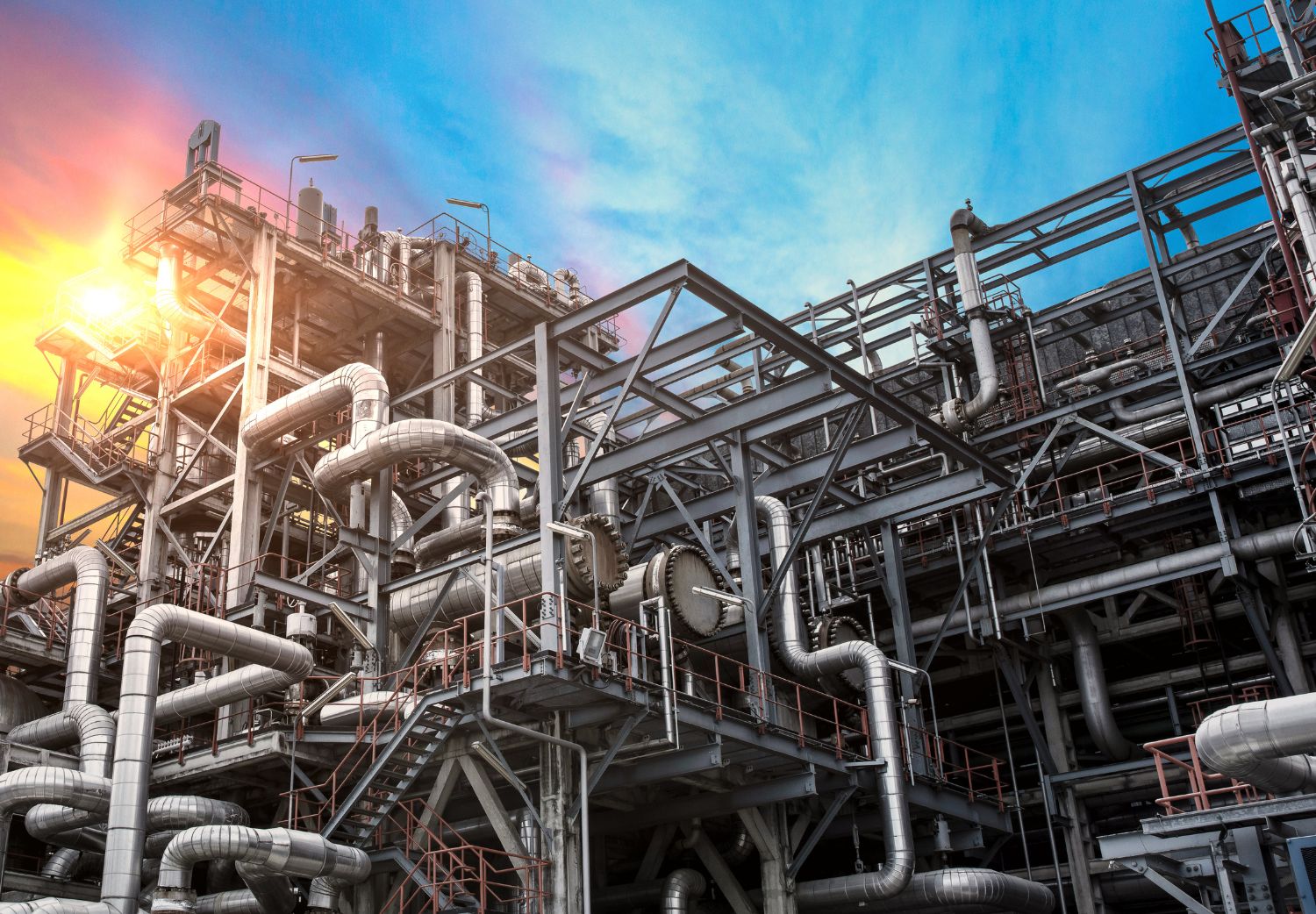

Nelle raffinerie e nel settore petrolchimico, le operazioni di taglio e smusso dei tubi vengono generalmente eseguite con macchine per il lavoro a freddo, così da poter intervenire sulle linee di processo senza generare apporto termico sul materiale. Per questo ambito, GBC offre l’intera gamma di tagliatubi, individuando nei modelli Supercutter, MCA Cutter e FAST i principali punti di riferimento: insieme coprono un vasto intervallo di diametri e offrono diverse modalità di montaggio, adattandosi al meglio a fermate programmate, alla prefabbricazione di spool ed a interventi manutentivi su linee esistenti.
Perché la preparazione dei tubi è un’operazione critica nei settori della raffinazione e del petrolchimico.
Le tubazioni di processo in una raffineria o in un impianto petrolchimico seguono codici di progettazione stabiliti dal Paese di installazione e dalle specifiche del committente. I due riferimenti principali sono l’ASME B31.3, codice americano per il process piping, e la EN 13480, norma europea sulle tubazioni industriali metalliche armonizzata con la Direttiva PED (2014/68/UE). Sebbene la struttura e alcuni criteri di calcolo differiscano, il principio fondamentale sul giunto rimane invariato: il tubo deve giungere alla fase di saldatura con una geometria di smusso ben definita, codificata dall’ASME B16.25 per le estremità da saldare di testa e dalla EN ISO 9692-1 per le preparazioni dei giunti.
Dalla precisione di taglio e smusso dipendono sia la qualità della saldatura sia l’esito dei controlli non distruttivi. Il medesimo rigore si applica alle linee in esercizio: quando occorre sostituire un tratto durante una fermata, l’intervento rispetta i criteri di ispezione e riparazione vigenti (come l’API 570), richiedendo una preparazione del giunto del tutto identica a quella di prima costruzione.
Ciò comporta l’operare in contesti temporali estremamente ridotti, tipici delle fermate programmate (turnaround), dove ogni attività di taglio, smussatura e ripristino della pressione dispone di una finestra operativa contratta. Le macchine GBC per il taglio a freddo sono progettate specificamente per queste esigenze: eseguono il taglio e la preparazione del giunto in un unico passaggio, senza generare zone termicamente alterate (HAZ) e senza dover interrompere le lavorazioni per il raffreddamento del materiale.
Supercutter, MCA Cutter e FAST: la gamma di tagliatubi per gli impianti del settore
Per le operazioni di taglio e smusso in ambito petrolchimico e di raffinazione, GBC propone principalmente la propria gamma di tagliatubi, individuando nei modelli Supercutter, MCA Cutter e FAST i principali riferimenti di settore. Pur condividendo la tecnologia di lavorazione a freddo per l’esecuzione simultanea di taglio e smusso, le tre macchine differiscono per modalità di fissaggio al tubo, intervallo di diametri coperto e struttura costruttiva.
La Supercutter è una macchina di tipo clamshell, il cui telaio si apre a cerniera attorno al tubo senza separarsi in due parti; copre un intervallo di diametri da 168 a 1530 mm (6″-60″). La MCA Cutter è invece una soluzione split-frame, ovvero divisibile in due metà distinte per un agevole montaggio su tubazioni già in opera, offrendo un range esteso verso i diametri inferiori (da 33,4 a 1095 mm). La FAST è anch’essa con struttura split-frame ma si distingue per essere l’unica tagliatubi della gamma GBC dotata di un sistema di autocentraggio integrato. Inoltre, è in grado di gestire diametri compresi tra 153 e 1545 mm
La differenza tra split-frame e clamshell risiede dunque nelle modalità di apertura e montaggio sul tubo, non nella tipologia di lavorazione: tutte e tre le macchine eseguono infatti taglio e smusso, anche in contemporanea. Di conseguenza, la scelta del modello è guidata principalmente dagli spazi di manovra, dal diametro della linea e dalle esigenze di montaggio in cantiere, piuttosto che da una specifica preferenza di settore.
Il ricorso a tre modelli distinti, anziché a una macchina unica, risponde a un’esigenza concreta di cantiere: in un impianto petrolchimico convivono infatti linee di piccolo diametro per servizi ausiliari e collettori principali superiori al metro, spesso collocati in contesti con accessi estremamente eterogenei. A questa flessibilità operativa si aggiunge la scelta dei materiali costruttivi, con la Supercutter e la FAST realizzate in metallo ad alta resistenza per la massima robustezza e la MCA Cutter strutturata in alluminio per garantire la massima maneggevolezza.
Avere a disposizione sia il sistema di montaggio clamshell della Supercutter sia lo split-frame di MCA Cutter e FAST consente di selezionare, tratto per tratto, la modalità di aggancio più rapida ed efficace, senza dover smontare le linee o modificare il layout di tubazioni già posate. Si tratta di un aspetto determinante soprattutto durante i turnaround, quando i tempi di posizionamento ed allestimento della macchina incidono in modo significativo sulle tempistiche complessive dell’intervento.
Alimentazione pneumatica, idraulica, elettrica o brushless
Per gli impianti di raffinazione e petrolchimici, GBC propone di norma macchine per taglio e smusso con alimentazione pneumatica, che rappresenta la configurazione maggiormente richiesta in questo ambito. La gamma di tagliatubi offre tuttavia una spiccata flessibilità motoristica per adeguarne l’impiego alle fonti di energia disponibili nella specifica area di lavoro: la MCA Cutter è disponibile nelle versioni pneumatica, elettrica, idraulica e brushless, mentre Supercutter e FAST sono configurabili con motorizzazione pneumatica, idraulica o brushless, e con motore elettrico per capacità operative fino a 36 pollici di diametro.

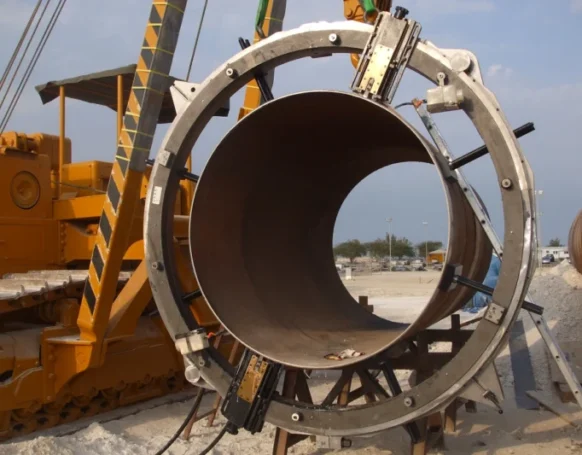

Quando la linea supera la capacità operativa dei tre modelli principali, GBC propone la
Hypercutter, macchina con alimentazione idraulica in grado di gestire
diametri compresi tra 1524 e 2540 mm (60″-100″). Il telaio apribile ne consente l’installazione in qualsiasi punto della condotta, mentre il sistema di copiatura integrato compensa efficacemente eventuali ovalizzazioni o irregolarità del tubo. La selezione del modello e della motorizzazione più idonea viene definita in stretta collaborazione con i tecnici GBC, analizzando nello specifico tutti i parametri dell’intervento: diametro, spessore della parete e condizioni di accesso alla tubazione.
Lavorazioni particolari e cladding: verificare la fattibilità con GBC
Gli impianti petrolchimici e le raffinerie operano frequentemente con tubazioni che esulano dagli standard dimensionali o materiali più comuni, quali tubi con cladding (riporto resistente alla corrosione), spessori elevati o diametri oltre i range tipici di catalogo. In queste situazioni, la soluzione più efficiente consiste nel sottoporre l’esigenza direttamente al servizio tecnico GBC: l’azienda è infatti in grado di soddisfare la totalità delle lavorazioni richieste per tali applicazioni critiche, definendo la configurazione della macchina caso per caso in funzione del materiale, dello spessore e del diametro coinvolti.
Oltre alle tagliatubi, nel settore petrolchimico si presentano frequentemente esigenze di preparazione sui bordi di lamiere, come nella fabbricazione ed in interventi di manutenzione su serbatoi, serbatoi di stoccaggio ed apparecchi in pressione. Per tali applicazioni, GBC offre una gamma dedicata di smussalamiere, progettata specificamente per elementi piani. Anche in questo ambito si applica il medesimo approccio consulenziale: fornendo a GBC i dettagli relativi a materiale, spessore della lamiera e geometria dello smusso desiderata, è possibile individuare rapidamente il modello più idoneo alla specifica applicazione.
Trova la macchina giusta per il tuo impianto: la gamma GBC
Per gli interventi in raffineria o in impianto petrolchimico, il punto di partenza ideale è rappresentato dalla gamma tagliatubi GBC, che vede nei modelli Supercutter, MCA Cutter e FAST i principali riferimenti per le operazioni di taglio a freddo con smusso integrato. Qualora invece l’esigenza sia circoscritta alla sola preparazione del giunto senza taglio, la gamma di fresatubi GBC copre il medesimo settore con un’ampia selezione di modelli dedicati.
Ogni impianto presenta vincoli specifici relativi agli spazi di manovra, ai diametri, ai materiali da lavorare ed alle tempistiche previste per la fermata (turnaround): il canale più rapido ed efficace per individuare la soluzione corretta consiste nel contattare direttamente il servizio tecnico GBC, specificando diametro, spessore della parete, materiale della linea e condizioni di accessibilità in cantiere.
