DESCRIPTION :

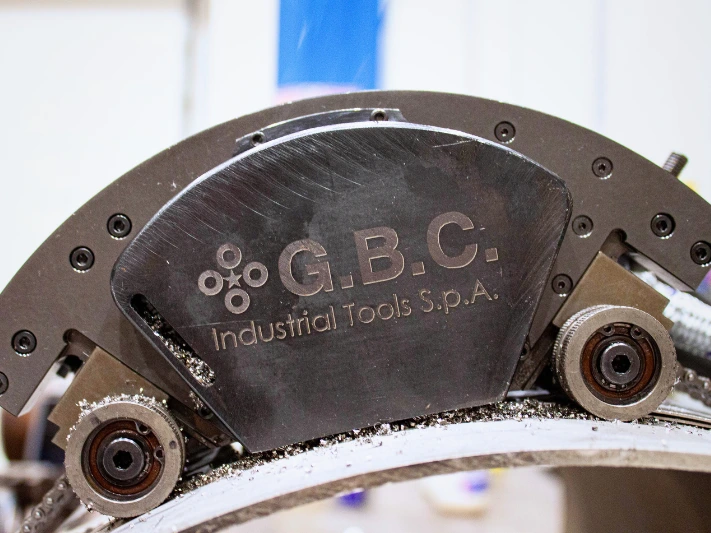

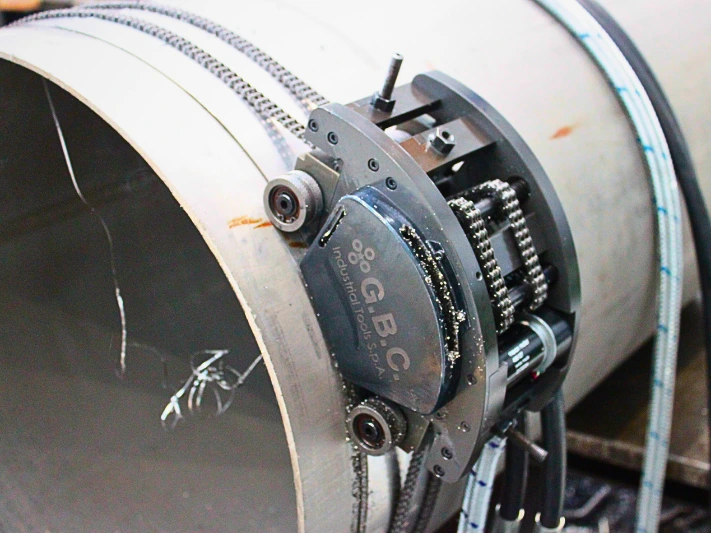

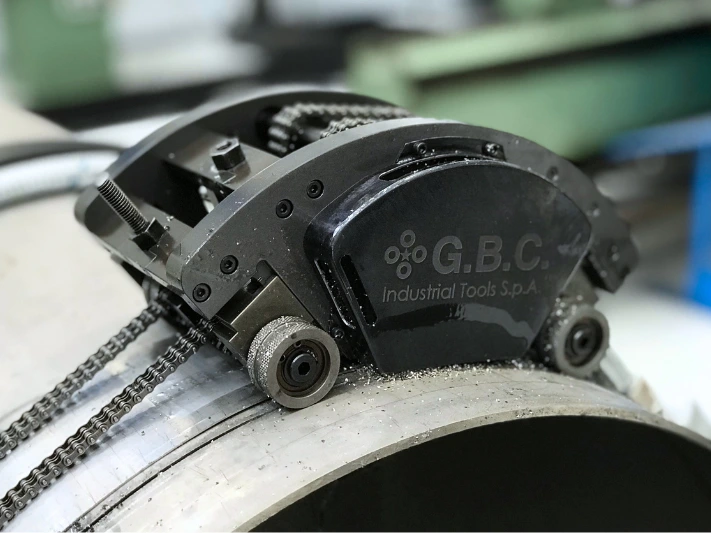

La TFC 100 est une machine spécialisée de coupe orbitale à froid pour tuyauterie, développée et fabriquée à la demande spécifique du client. Il ne s’agit pas d’un produit standard figurant au catalogue, mais d’une solution conçue sur mesure pour répondre aux défis liés à la coupe et au chanfreinage simultanés de tuyaux de grand diamètre, que ce soit sur site ou en atelier.
Mécanique et principe de fonctionnement

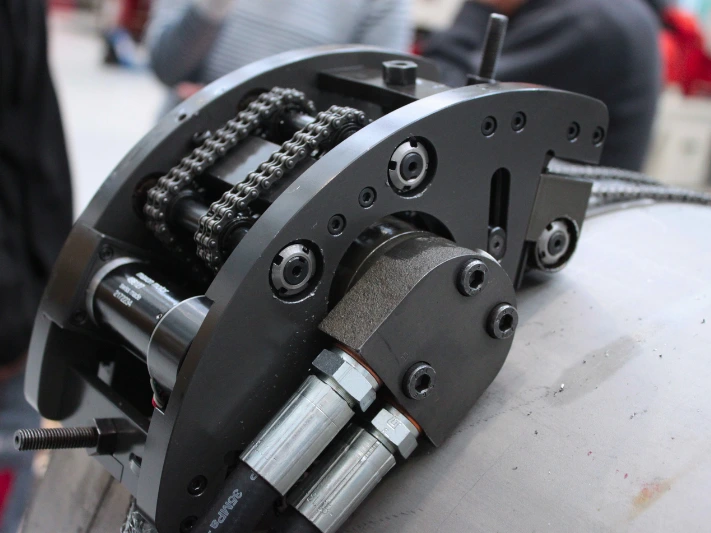

La machine utilise un système éprouvé d’ancrage et de serrage par chaîne, permettant un usinage orbital précis et continu autour du tube. Pour garantir une efficacité maximale et des vitesses d’avance constantes, la TFC 100 est équipée de deux systèmes d’entraînement indépendants :

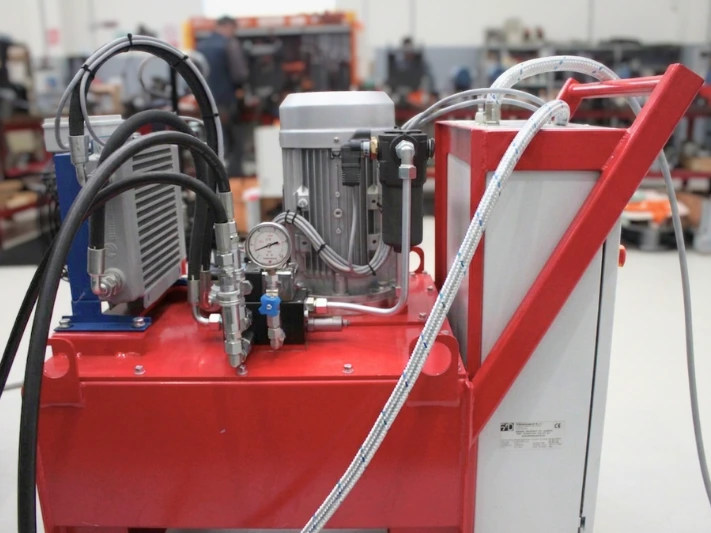

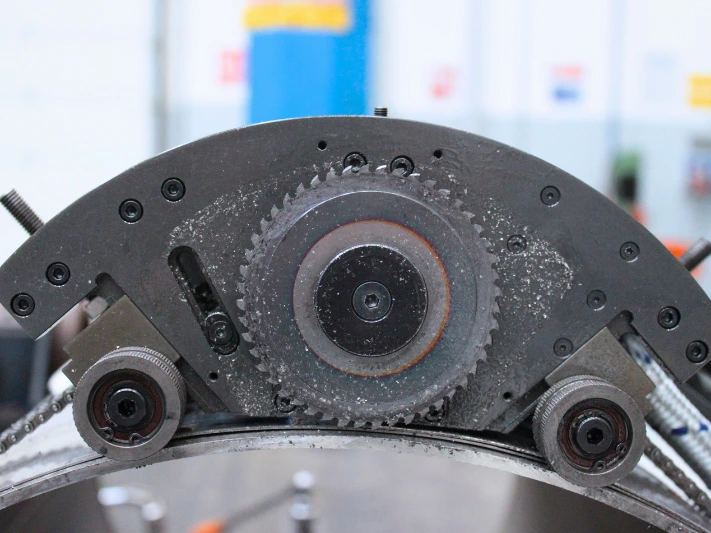

- Broche de coupe : à entraînement hydraulique, conçue pour transmettre un couple maximal au matériau et traiter des épaisseurs de paroi importantes.
- Moteur d’entraînement : à entraînement électrique, dédié exclusivement à l’avance automatique de la machine.
Cette répartition de la puissance (totalisant 1,6 kW) assure un usinage uniforme et une finition de chanfrein de haute précision, le tout guidé sur toute la circonférence par la chaîne d’entraînement.
Modularité de la chaîne et flexibilité sur le terrain
Bien que le TFC 100 ait été construit pour répondre à des exigences de commande spécifiques, il offre une polyvalence opérationnelle exceptionnelle.

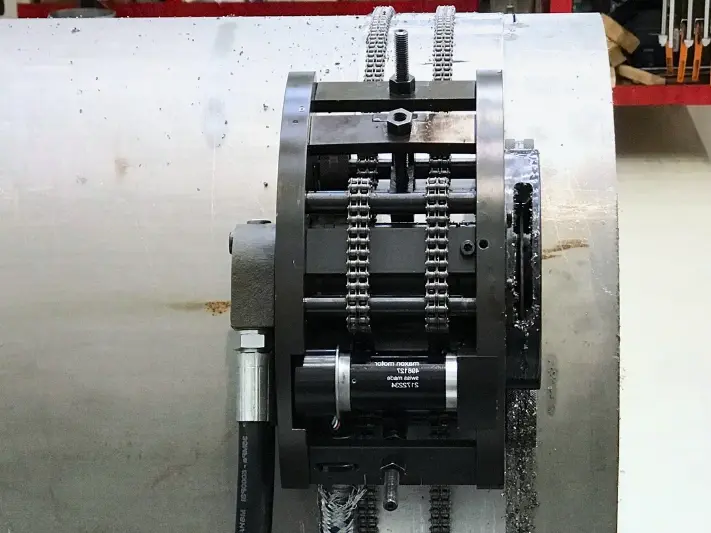

Les chaînes d’entraînement présentent une conception modulaire, permettant à l’opérateur de les allonger ou de les raccourcir rapidement pour s’adapter à la plupart des diamètres de tuyaux traités.
Cette caractéristique technique permet de prendre en charge une large gamme de dimensions avec une seule machine, éliminant ainsi les coûts liés à l’achat d’équipements dédiés à chaque diamètre.
Portabilité et utilisation dans des espaces confinés
Les choix de conception ont visé à optimiser les dimensions et le poids, des facteurs critiques pour le travail sur site :

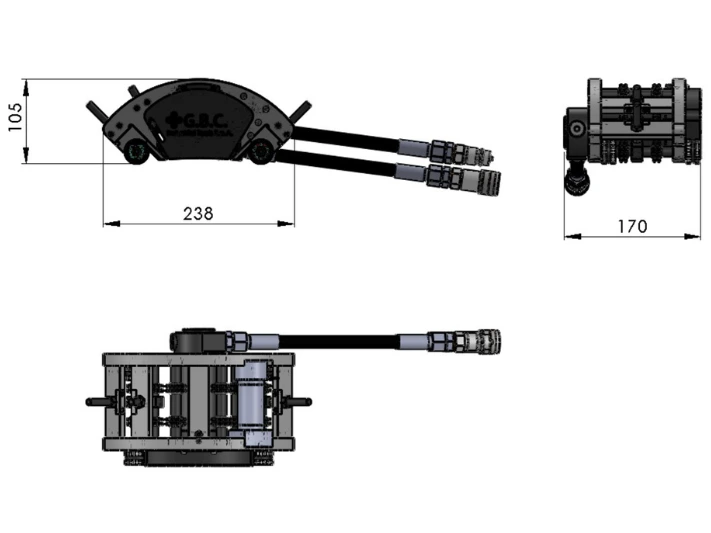

- DDimensions ultra-compactes : 238 x 170 x 105 mm.
- Légèreté : 5 kg au total.
Grâce à ces caractéristiques et à une puissance totale de 1,6 kW, la machine de découpe de tuyaux à froid TFC 100 est facilement transportable ; elle peut être installée et utilisée par une seule personne. Sa conception compacte la rend adaptée aux interventions dans des espaces extrêmement restreints, des excavations, des tranchées ou des zones où l’accès est limité par des infrastructures existantes.
Sécurité et cycle de fonctionnement automatique
La configuration initiale de la machine et le réglage des outils s’effectuent manuellement sur le tube. Une fois le cycle lancé, l’opérateur peut gérer et surveiller le processus d’usinage à distance de sécurité, à l’aide d’une télécommande dédiée.
Ce système améliore l’ergonomie du poste de travail et protège le personnel contre les risques liés aux copeaux projetés.
Avantages techniques et liés aux processus
- Une productivité élevée, aussi bien en atelier que sur site : le système à chaîne permet d’adapter la machine à différents diamètres, autorisant ainsi son utilisation aussi bien en installation qu’à même le terrain, y compris dans des espaces très restreints.

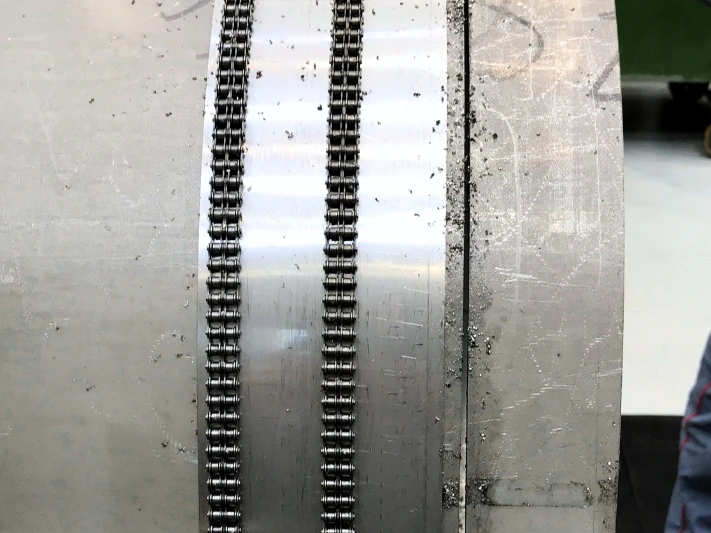

- Qualité de la soudure : la technologie de découpe à froid garantit l’absence totale d’altérations thermiques du matériau. La surface du chanfrein demeure métallurgiquement intacte et immédiatement prête pour les étapes de soudage ultérieures, sans nécessiter de reprise manuelle.
