Los centradores para tuberías (también llamados alineadores o pipe clamps) bloquean y alinean los extremos de los tubos antes de la soldadura. GBC propone cuatro familias principales: bridge clamps para diámetros pequeños y medianos; cage clamps para diámetros fijos con soldaduras pesadas; chain clamps para grandes diámetros con función de reformado; sistemas de expansión interna para bridas, codos y geometrías complejas. La elección depende del diámetro, el material, el tipo de junta y los requisitos de reformado.

Para qué sirven los centradores para tuberías

Antes de que un soldador encienda el arco, los dos extremos del tubo deben estar exactamente en la posición correcta: coaxiales, con una abertura de raíz uniforme y sin desniveles entre las paredes internas. Este desalineamiento —el punto en el que la pared de un tubo sobresale respecto al otro— se denomina Hi-Lo y es uno de los defectos más frecuentes en las juntas soldadas. En sectores como oil & gas y pipelines, donde las juntas se someten a controles radiográficos o ultrasónicos al 100 %, un Hi-Lo excesivo implica el rechazo automático de la junta y su retrabajo.

El problema no se limita a la tolerancia dimensional. Incluso un desalineamiento mínimo modifica la geometría de la raíz de soldadura, reduce la sección resistente de la junta y genera concentraciones de tensiones que aceleran la fatiga del material. En tuberías sometidas a presión o a temperaturas extremas, las consecuencias pueden ser críticas.

Los centradores resuelven este problema de forma mecánica, manteniendo los componentes en posición durante el punteo y, en algunos casos, corrigiendo activamente la geometría del tubo antes de la soldadura. Sin ellos, el alineamiento requeriría soluciones improvisadas, más operarios y tiempos de ciclo significativamente más largos. En producción en serie y en obras de pipeline, su uso permite reducir tiempos y costes operativos.

Una distinción fundamental es entre centradores externos, que actúan sobre la superficie exterior del tubo, e internos, que se expanden hacia la pared desde el interior. Los primeros son más versátiles y rápidos en la mayoría de las aplicaciones; los segundos garantizan un alineamiento basado en el diámetro interno, preferible cuando la geometría interna de la junta es crítica, por ejemplo en tuberías para fluidos donde irregularidades en la raíz pueden generar turbulencias o acumulaciones.

Otra distinción importante se refiere a la función de reformado: algunos centradores se limitan a mantener en posición tubos ya correctos, mientras que otros son capaces de corregir ovalizaciones y deformaciones aplicando fuerzas controladas a lo largo de la circunferencia..

Bridge clamps: centrado rápido en diámetros pequeños y medianos

Los bridge clamps son la solución más extendida para diámetros de hasta 14″. El funcionamiento es simple: se colocan sobre la junta y aprietan el tubo por ambos lados mediante un sistema de tornillo. El centrado es inmediato: se posicionan, se aprietan los pernos y la junta queda lista para el punteo. Su peso reducido permite que un solo operador los utilice fácilmente incluso en posiciones difíciles. Son la opción estándar en talleres que trabajan con tubos de pequeño y mediano diámetro en acero al carbono, acero inoxidable y aleaciones especiales, así como en trabajos de mantenimiento y obra donde la rapidez de instalación es esencial.

GBC ofrece dos versiones con características constructivas diferenciadas.

Los Gold Bridge Clamps están fabricados en acero forjado para garantizar la máxima resistencia y durabilidad. Los pernos con alas incorporan rodamientos de acero inoxidable. Cubren un rango de 1″ a 14″ distribuidos en cinco modelos: GBC3 (1″-3″), GBC5 (2″-5″), GBC7 (4″-7″), GBC9 (5″-9″) y GBC14 (10″-14″). Están diseñados para uso general en acero al carbono. Para aplicaciones en acero inoxidable o materiales sensibles a la contaminación por carbono, está disponible un kit de cobertura en acero inoxidable que se monta rápidamente en los puntos de contacto. Para un análisis técnico más detallado de este modelo, consulte nuestro artículo dedicado a las abrazaderas Gold Bridge.

Los Black Bridge Clamps cuentan con patas de sujeción en acero inoxidable de serie, lo que los hace directamente compatibles con acero inoxidable, duplex, superduplex y titanio sin necesidad de kits adicionales. Cubren de 1″ a 12″ (25,4–304,8 mm) en tres modelos: BBC2 (1″-2″), BBC6 (2″-6″), BBC12 (5″-12″). El diseño distribuye la fuerza de apriete de manera uniforme alrededor del tubo —la distancia entre los puntos de apriete es la misma para todos los tamaños— garantizando un centrado constante independientemente del diámetro. La soldadura tubo-tubo y tubo-accesorio puede realizarse fácilmente en ambos lados de la junta.

Cage clamps: alineación a diámetro fijo para soldaduras pesadas

Los cage clamps funcionan con un principio diferente: rodean completamente el tubo mediante una estructura rígida en forma de jaula que asegura una alineación precisa. Cada modelo está dedicado a un diámetro específico, pero ofrece una sujeción extremadamente estable incluso en condiciones exigentes. La estructura cerrada los hace menos sensibles a suciedad y barro, un aspecto relevante en obra.

GBC ofrece tres versiones para diferentes necesidades:

• Cage Clamps Manuales (rango 4″-24″): La solución ideal para soldadura y talleres con diámetros reducidos. Mantienen una alta precisión a bajo coste.

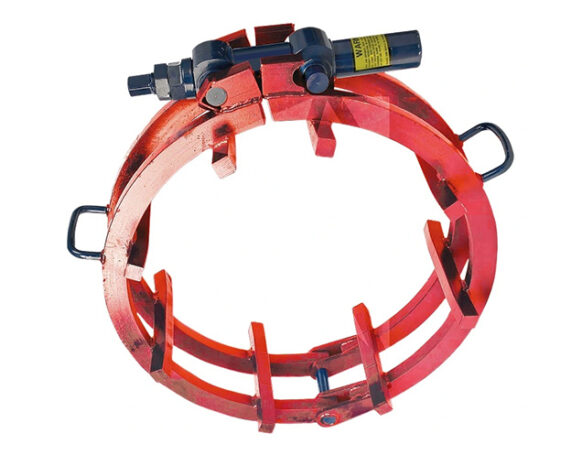

• Ratchet Cage Clamps (rango 12″-60″): Mecanismo de trinquete para un apriete rápido y una sujeción superior. El mango estándar de 1 pulgada se adapta a todos los tamaños de la gama..
• Cage Clamps Hidráulicos (rango 20″-60″): Para aplicaciones que requieren la máxima fuerza de sujeción y un agarre constante en materiales y espesores difíciles..

• Los cage clamps son ideales para instalaciones fijas, construcción naval, carpintería pesada y producción en serie con diámetros constantes..

Chain clamps: grandes diámetros y reformado

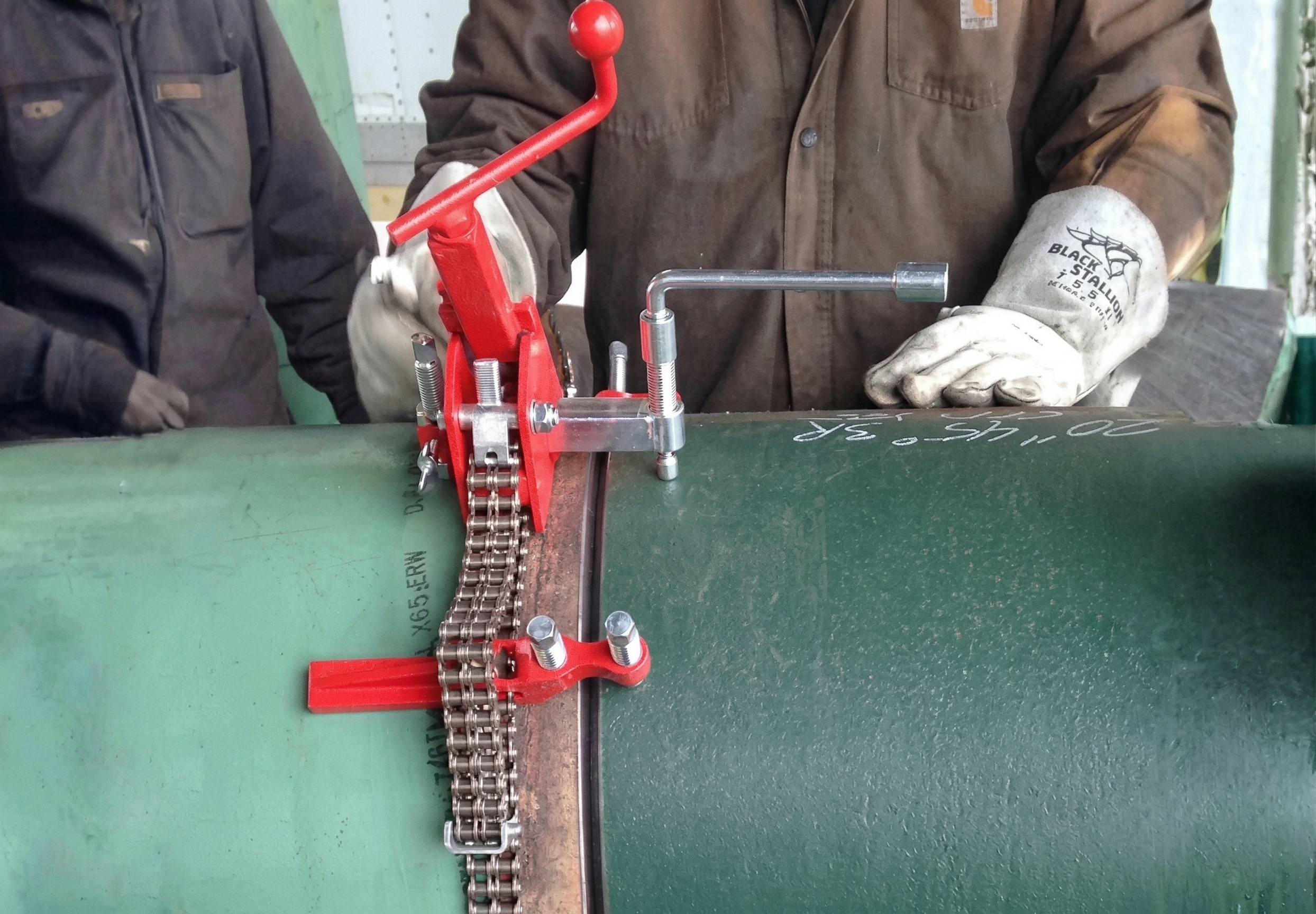

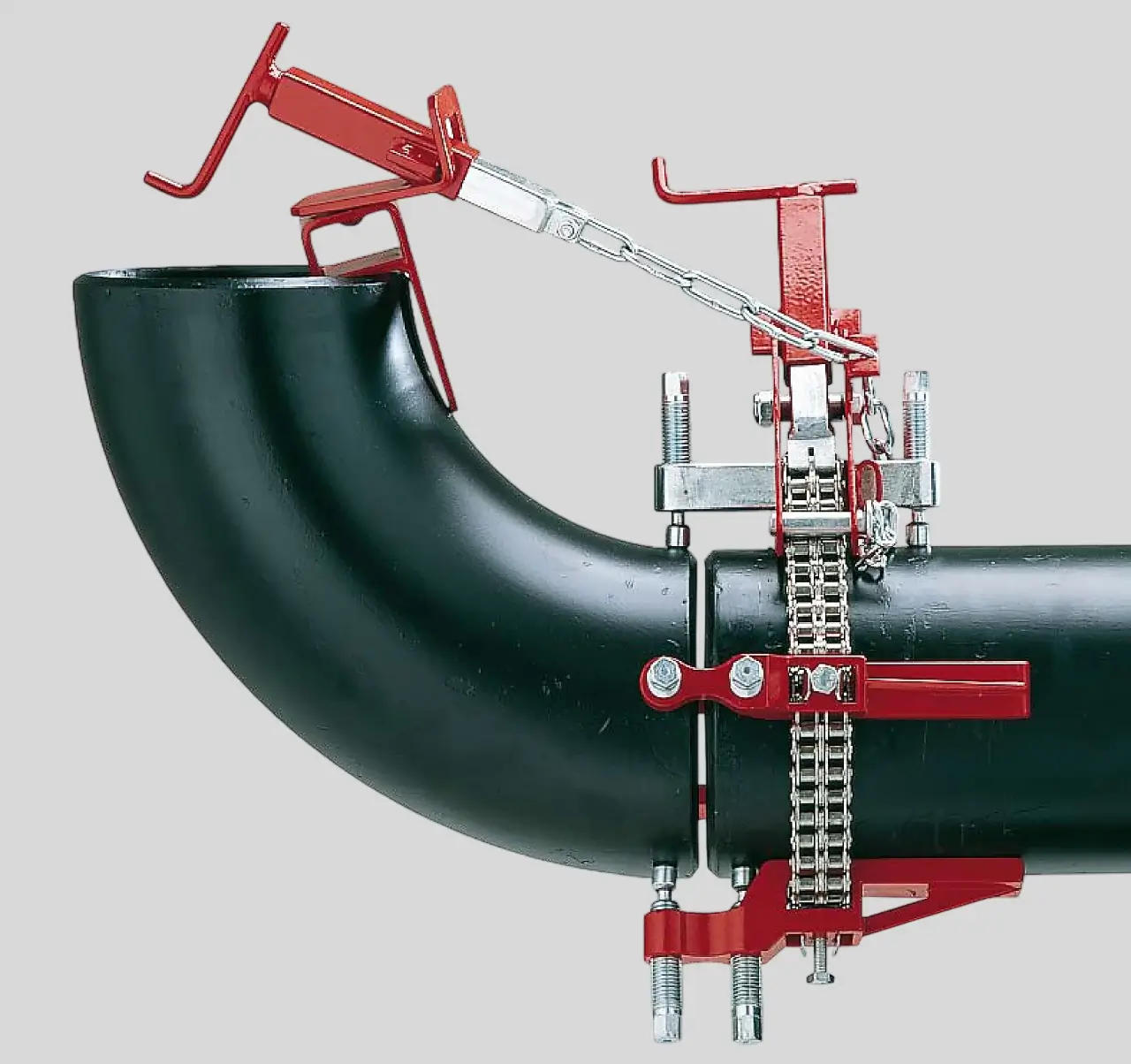

Para diámetros elevados, los bridge y cage clamps dejan de ser utilizables. Los chain clamps resuelven el problema: una cadena rodea el tubo y, mediante gatos (jackbar), aplica fuerzas específicas para alinear y reformar el tubo, corrigiendo ovalizaciones y defectos Hi-Lo antes de la soldadura. Es la tecnología de referencia en pipelines, grandes instalaciones industriales y construcción naval.

Una ventaja logística significativa: una sola abrazadera de cadena GBC cubre el alcance equivalente a ocho abrazaderas de jaula. Esto se traduce en un parque de herramientas mucho más reducido y una gestión de inventario simplificada, especialmente para quienes trabajan con pedidos de diámetros variables.

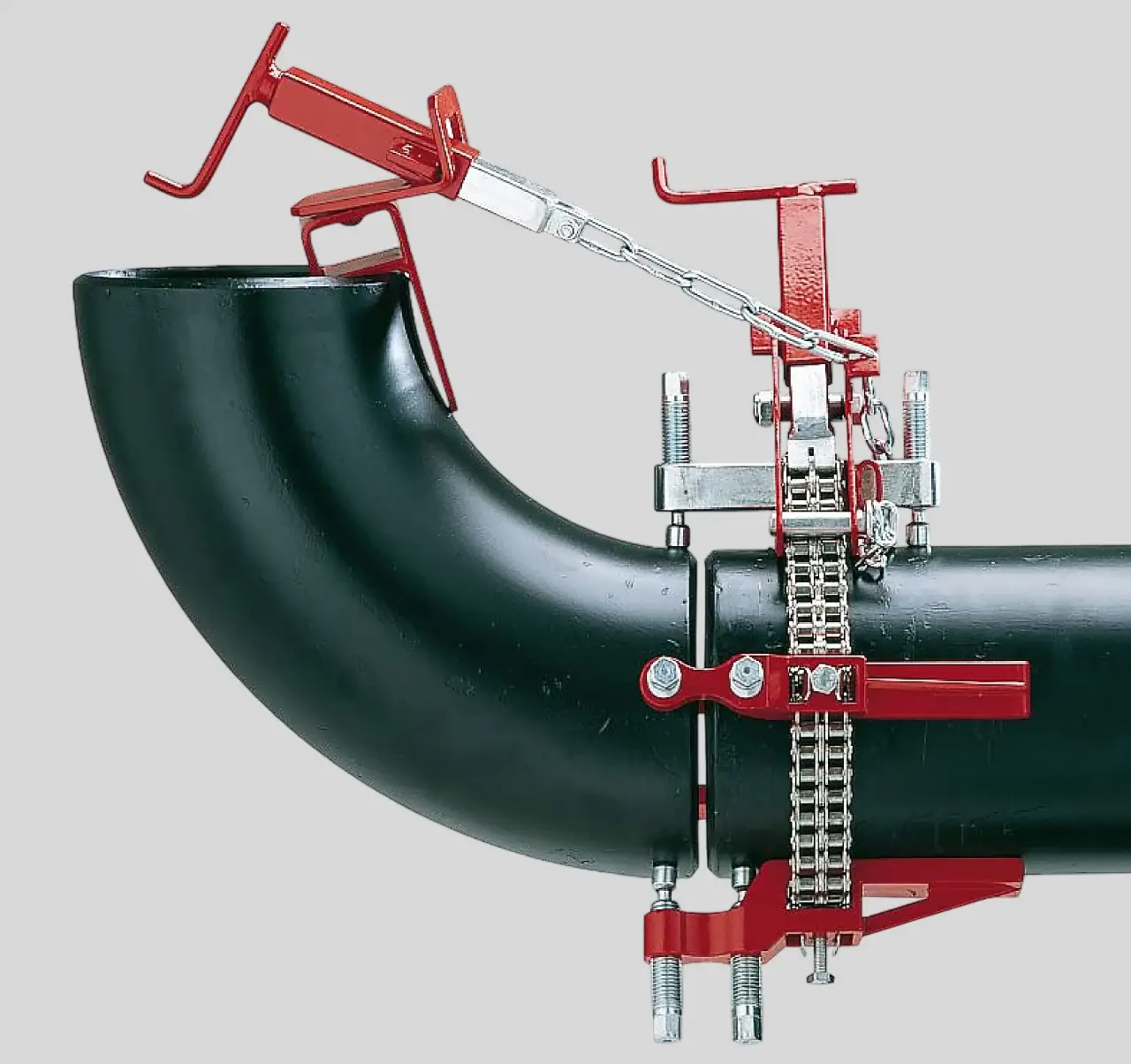

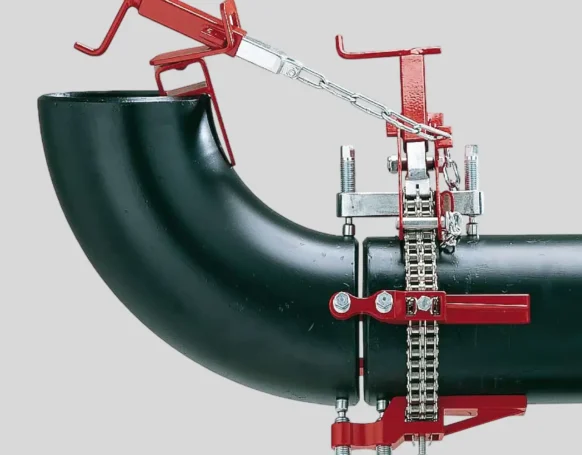

Los Single Chain Clamps GBC cubren longitudes de 4″ a 48″ según el modelo elegido: los modelos SCC12 y SCC24 comienzan en 4″ (101,6 mm), mientras que los modelos SCC36 y SCC48 comienzan en 10″ (254 mm). Cada modelo admite un número calibrado de barras de elevación: desde 4 barras para los modelos de 12″ hasta 12 para el modelo de 48″. Las uniones se sueldan completamente sin necesidad de desmontar la abrazadera gracias a la configuración de barras de elevación sin puntos de soldadura. Los codos, las piezas en T y otros accesorios se alinean con precisión mediante el dispositivo de alineación incluido. Disponibles en versiones de acero al carbono y acero inoxidable..

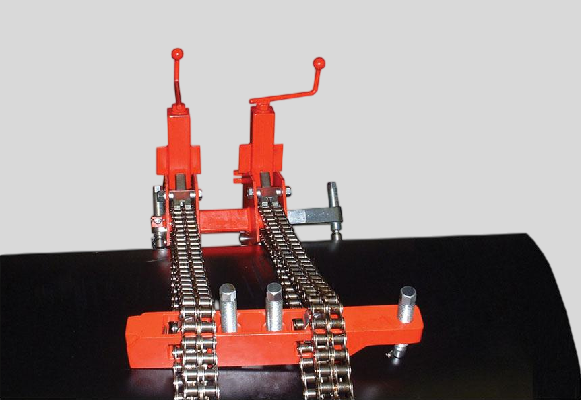

Los Double Chain Clamps llevan las capacidades a un nivel superior. La gama se extiende hasta 1829 mm (72″) con el modelo DCC72, que admite 20 barras de elevación. Los gatos independientes de alta resistencia permiten alinear los diámetros interior y exterior con una precisión de 0,5 mm, una exactitud que no está garantizada en estos diámetros. Reforman tuberías de hasta Schedule 80 en ambos lados de la junta y manejan codos, tes y otros accesorios que las abrazaderas de jaula no pueden manejar. Las abrazaderas de doble cadena también están disponibles en acero inoxidable en toda la gama de modelos (DCC24, DCC36, DCC48, DCC60, DCC72).

Las abrazaderas de cadena se utilizan ampliamente en los sectores de petróleo y gas, petroquímica y oleoductos, donde los diámetros son grandes, los espesores considerables y los requisitos de calidad de las juntas son extremadamente estrictos. En las obras de construcción de oleoductos, la posibilidad de reformar la tubería directamente en el lugar, sin tener que devolverla al taller, elimina un paso que en algunos casos requeriría horas de trabajo.

Sistemas internos y Pincer clamps: FTE, FTP y alineación rápida

Cuando la unión incluye una brida, un codo, una tubería curva o dos elementos de diámetros diferentes, los sistemas de expansión interna suelen ser la única solución práctica y precisa. Se insertan dentro de los componentes y se expanden hacia la pared interna para fijarlos en su lugar, asegurando la alineación coaxial y dejando la parte exterior de la unión completamente libre para soldar. Están fabricados íntegramente en acero inoxidable y pertenecen a la serie SS Ready, lo que significa que están listos para usarse en acero inoxidable sin riesgo de contaminación por carbono.

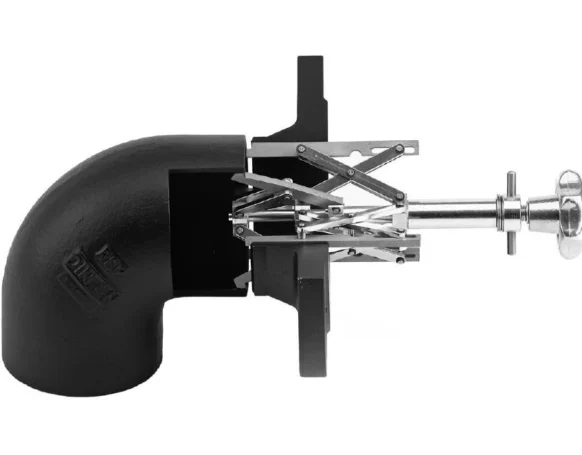

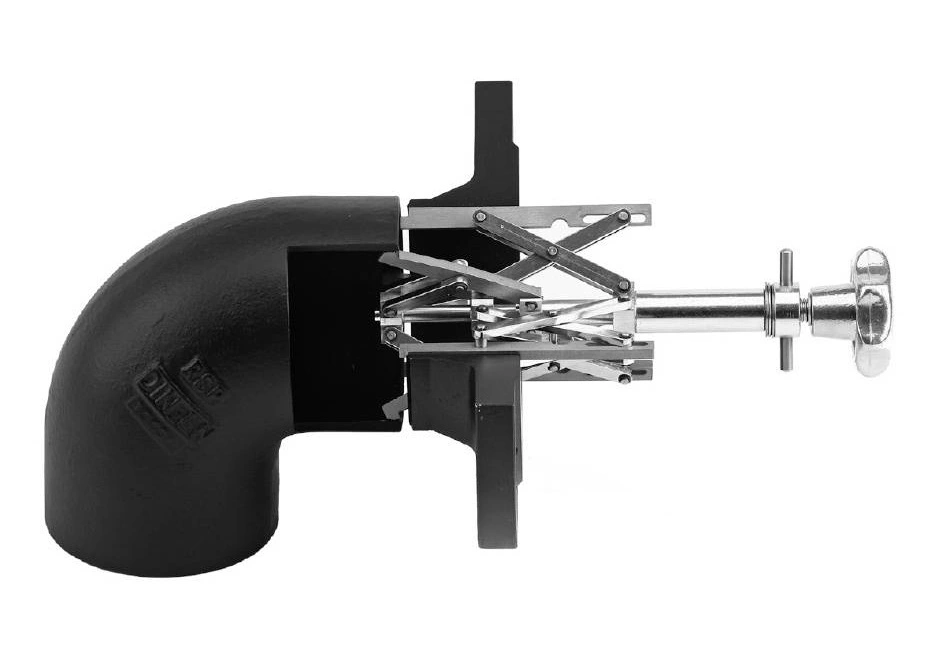

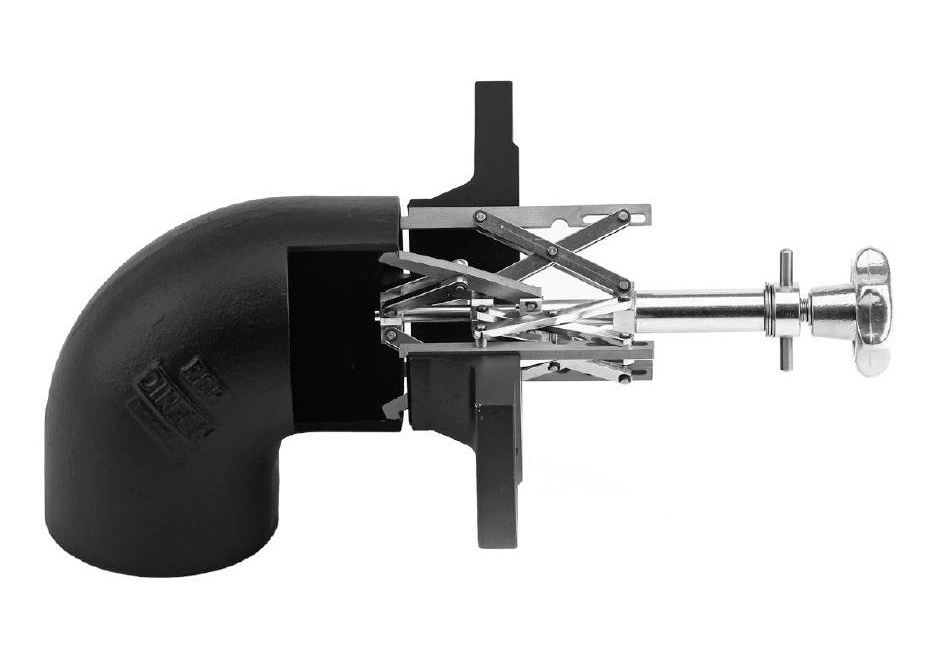

Los FTE Clamps SS Ready están diseñadas para la sujeción simultánea de una brida y un tubo curvo, codo u otra geometría irregular. El sistema consta de dos abrazaderas de expansión independientes: la inferior se ajusta a la curva y se aprieta mediante un pomo, mientras que la superior sujeta la brida mediante una barra manual. Disponibles en cuatro tamaños, cubren un rango de 54 a 520 mm. La configuración de dos abrazaderas permite compensar cualquier diferencia de diámetro entre los componentes.

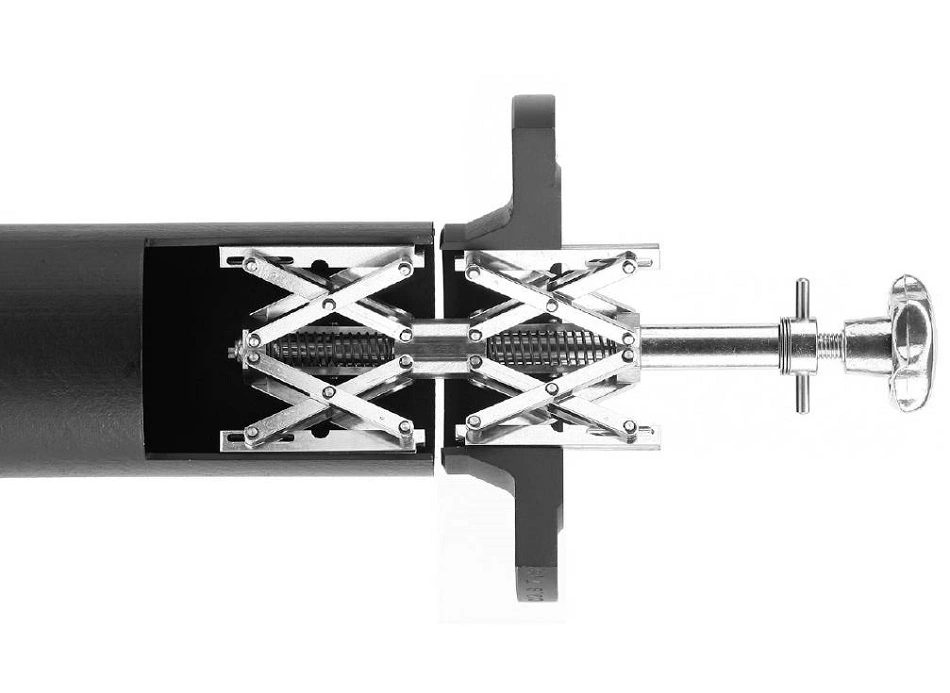

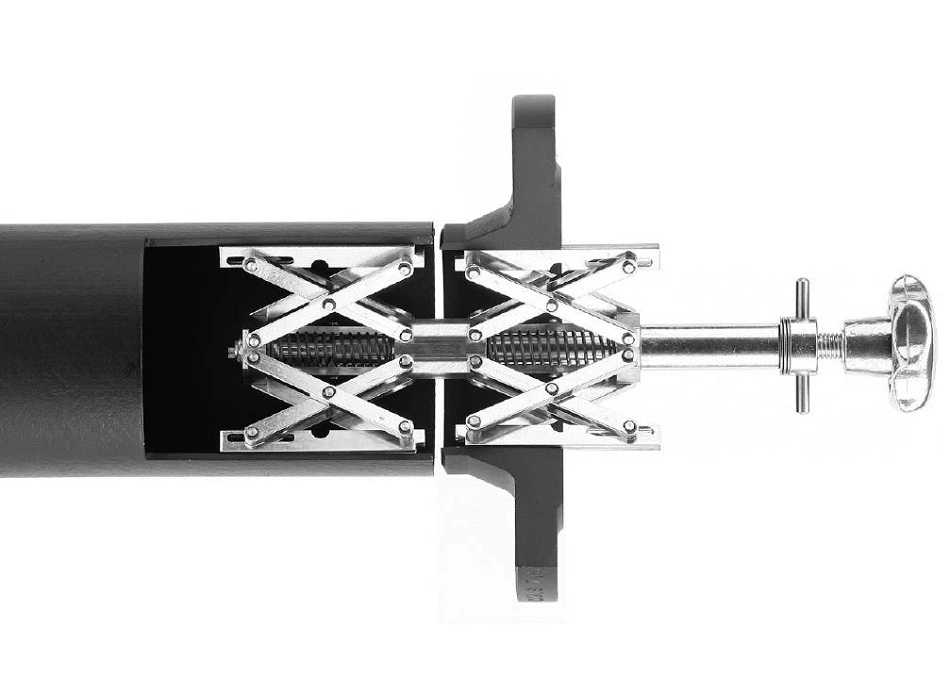

Los FTP Clamps SS Ready solucionan el problema de alinear dos componentes cilíndricos huecos de diferentes diámetros en el mismo eje central, como una boquilla en un tanque, un racor en una tubería o un reductor concéntrico. En este caso, el sistema también utiliza dos expansores independientes: el inferior se inserta y se bloquea en el primer componente mediante un pomo, mientras que el superior asegura el segundo mediante una barra manual. La gama abarca de 54 a 940 mm en cinco tamaños (FTP140SS, FTP220SS, FTP350SS, FTP520SS, FTP940SS), lo que las hace adecuadas para una amplia gama de aplicaciones en los sectores petroquímico, energético y de ingeniería de plantas.

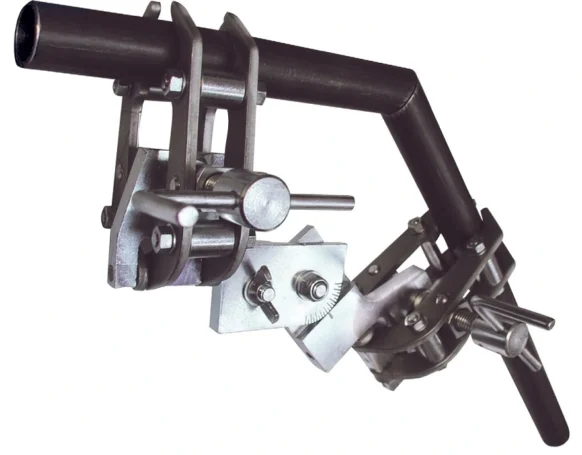

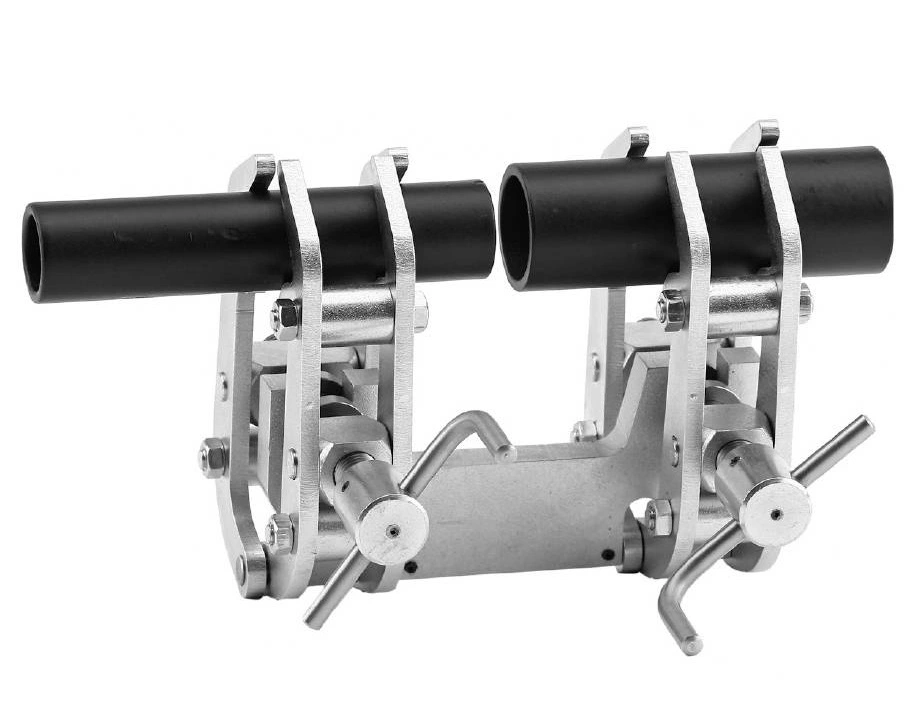

Los Pincer Clamps SS Ready funcionan externamente mediante un mecanismo de sujeción, pero comparten con los sistemas FTE y FTP su construcción totalmente de acero inoxidable y su compatibilidad con materiales sensibles. Ofrecen una característica distintiva en comparación con los sistemas FTE y FTP: compensación automática del diámetro. No se requieren ajustes manuales al cambiar el diámetro de la tubería, ya que el sistema se adapta automáticamente, reduciendo significativamente los tiempos de configuración. Permiten alinear tuberías del mismo o diferente diámetro en una línea central común, manteniendo todas las piezas fácilmente accesibles durante la soldadura. Están disponibles en tres tamaños (PC70SS: 10–70 mm, PC140SS: 40–140 mm, PC330SS: 75–330 mm) y son especialmente adecuadas para talleres con alta variabilidad de producción o en instalaciones donde se cambian con frecuencia diferentes configuraciones.

Materiales: qué versión elegir

La elección del material del acoplador es crucial. En acero inoxidable, dúplex, superdúplex y titanio, cualquier contacto con acero al carbono puede provocar contaminación por hierro, desencadenando corrosión localizada en la superficie del tubo, precisamente en el punto más crítico: la junta de soldadura. En los sectores farmacéutico, alimentario, petroquímico y naval, este tipo de contaminación puede llevar al rechazo de todo el componente.

Por este motivo, GBC ofrece soluciones de acero inoxidable en toda su gama: abrazaderas Black Bridge con pies de acero inoxidable estándar, modelos de acero inoxidable de abrazaderas de cadena (SCC y DCC) y toda la línea FTE/FTP/Pincer ya fabricada en acero inoxidable. Para las abrazaderas Gold Bridge utilizadas en acero inoxidable, el kit de cubierta de acero inoxidable opcional elimina la necesidad de reemplazar completamente el acoplador

Cómo elegir el acoplador adecuado: criterios prácticos

Para identificar la solución más adecuada, es necesario responder a cuatro preguntas fundamentales:

¿Cuál es el diámetro de la tubería? Para diámetros inferiores a 14″, las abrazaderas de puente son adecuadas para la mayoría de las aplicaciones. Entre 4″ y 60″, las abrazaderas de jaula son ideales cuando el diámetro es fijo y la producción es en serie. De 4″ a 72″, las abrazaderas de cadena son la solución para casos más complejos, incluyendo diámetros grandes y situaciones con alta variabilidad. Para diámetros inferiores a 330 mm con geometrías complejas o la necesidad de una alineación rápida, las abrazaderas de pinza suelen ser la opción más eficiente.

¿El tubo está ovalado o deformado? En ese caso, necesita una abrazadera de cadena con función de reformado.

¿Qué materiales se sueldan? Para acero inoxidable, dúplex, superdúplex y titanio, es fundamental seleccionar versiones con piezas de contacto de acero inoxidable: abrazaderas Black Bridge, abrazaderas de cadena SS o la línea FTE/FTP/Pincer. Para acero al carbono, las versiones estándar suelen ser suficientes.

¿Cuál es la geometría de la unión? Para uniones rectas entre tubos, se utilizan abrazaderas de puente, jaula o cadena, según el diámetro. Para uniones entre tubo y brida o entre tubo y codo, se utilizan sistemas de expansión interna FTE o FTP. Para alinear diámetros diferentes, se utilizan abrazaderas FTP o de pinza. Cuando se producen cambios frecuentes de diámetro, las abrazaderas de pinza con compensación automática son la solución más eficiente.

La amplia gama de acopladores GBC abarca un rango de sujeción de 10 mm a 1829 mm (72″), con soluciones para cada combinación de diámetro, material y geometría de unión. Para aplicaciones no estándar o si tiene dudas sobre su selección, póngase en contacto con nuestro equipo técnico.
