La elección del caballete depende de cuatro variables principales: el peso del tubo y la capacidad de carga requerida, el tipo de operación (soporte estático, rotación o movimiento longitudinal), el entorno de trabajo (taller u obra) y el material del tubo. Cada combinación de estos factores determina una configuración específica de la base y del cabezal de apoyo. El sistema de cabezales intercambiables permite además adaptar el mismo caballete a múltiples funciones sin sustituir la estructura portante.
Por qué un soporte incorrecto compromete el resultado
Un tubo mal apoyado durante el corte o el biselado está sujeto a movimientos indeseados. Incluso un desplazamiento mínimo puede afectar la perpendicularidad del corte o la uniformidad del bisel, con consecuencias directas en la calidad de la soldadura posterior. La inestabilidad genera vibraciones que aceleran el desgaste de las herramientas, obligan a retrabajos evitables y aumentan los tiempos de producción.
El problema no se limita a la precisión geométrica. Un caballete subdimensionado respecto al peso real del tubo representa un riesgo real para el operador. Los tubos de acero de gran diámetro y espesor pueden pesar cientos de kilogramos: la capacidad de carga es ante todo una cuestión de seguridad.
También existe un aspecto a menudo subestimado: un caballete inadecuado no es solo el que es demasiado débil. Un cabezal no apropiado —por ejemplo, uno en V utilizado donde se necesitarían rodillos— puede generar fricción innecesaria, dificultar el reposicionamiento y dañar superficies sensibles como el acero inoxidable.
Elegir el soporte correcto implica partir de cuatro preguntas concretas.
Primera variable: la capacidad de carga
El primer criterio de selección es el peso real del tubo —no el diámetro ni la longitud. Un tubo de gran diámetro en acero al carbono con paredes gruesas puede ser mucho más pesado de lo que parece, y la carga se distribuye entre todos los caballetes que lo sostienen simultáneamente.
La gama GBC cubre un rango de 450 kg a 2.500 kg por soporte, respondiendo a diferentes necesidades operativas
El modelo PJ1 es la solución más compacta, con una capacidad de carga de 450 kg, ideal para tubos de diámetro pequeño o medio durante trabajos de mecanizado y montaje.
El PJ3 alcanza los 1.000 kg y se caracteriza por una estructura de base triangular.
El PJ4 soporta tubos de hasta 48″, con una capacidad de carga de 2.000 kg.
En la parte superior de la gama se encuentra el PJQ, con una capacidad certificada de 2.500 kg por soporte, diseñado para aplicaciones exigentes en tubos de gran diámetro y paredes gruesas. Para un análisis más detallado, consulte el artículo dedicado a los caballetes PJQ.
La regla práctica es simple: calcular el peso total del tramo de tubo a trabajar y dividirlo por el número de caballetes utilizados. El valor obtenido debe ser inferior a la capacidad nominal del caballete elegido, incluyendo siempre un margen de seguridad adecuado.
Segunda variable: el tipo de operación
Una vez definida la capacidad de carga, el segundo criterio es la función que debe desempeñar el caballete. La configuración cambia según la fase de trabajo: soporte estático durante el corte o el biselado, rotación controlada o desplazamiento longitudinal para el reposicionamiento.
Esta flexibilidad está garantizada por el sistema de cabezales intercambiables GBC: la base permanece igual, mientras que el cabezal se selecciona y sustituye según la operación.
Cabezal en V: estabilidad para corte, biselado y soldadura en posición fija
El cabezal en V es la configuración estándar para todas las operaciones en las que el tubo debe permanecer inmóvil. Su geometría permite centrar automáticamente el tubo y estabilizarlo frente a movimientos laterales, uno de los principales problemas durante el fresado o el corte orbital. El cabezal en V estándar se utiliza generalmente para tubos de hasta aproximadamente 12″, mientras que para diámetros mayores se emplea la versión ampliada (LVH), que en el modelo PJ4 cubre tubos de hasta 24″. En el PJQ, gracias a su estructura más robusta, es posible gestionar diámetros de hasta 36″.
En modelos con patas plegables o ruedas bloqueables, el cabezal en V también se utiliza en obra para el posicionamiento previo a la soldadura a tope, en combinación con centradores.
Cabezales de rodillos: rotación controlada durante la soldadura
Cuando es necesario girar el tubo sobre su eje durante la soldadura, los cabezales de rodillos representan la solución más eficiente. Los rodillos paralelos sostienen el tubo y facilitan su rotación con un esfuerzo mínimo, manteniendo constante la altura. Esto es fundamental, ya que cualquier variación de altura durante la soldadura genera irregularidades en el cordón.
Los cabezales de rodillos están disponibles con ruedas de acero, nylon o poliuretano, según el material del tubo. Todas las versiones son intercambiables con los cabezales en V en la misma base.
Ball transfer: desplazamiento longitudinal
Los ball transfer son placas con esferas que permiten el movimiento multidireccional del tubo, facilitando su deslizamiento y reposicionamiento durante el mecanizado. Son especialmente útiles para tubos largos que deben avanzar progresivamente o cuando se realizan múltiples cortes en la misma línea.
La capacidad de carga es de 600 kg por unidad. También están disponibles en acero inoxidable (BTK3SS, BTK4SS) para aplicaciones en las que no se permite contaminación por acero al carbono.
Tercera variable: taller u obra
El mismo caballete puede utilizarse tanto en taller como en obra, pero las condiciones operativas influyen directamente en la configuración más adecuada. Los factores principales son estabilidad, movilidad y adaptabilidad a la superficie de apoyo.
En taller, el entorno suele ser estable y plano. El objetivo es maximizar la precisión y el control. Caballetes como el PJ4, gracias a su estructura regulable, permiten un ajuste preciso de la altura. La compatibilidad con accesorios como el RPS4 Roller Stand permite además diferentes configuraciones.
En las obras de construcción, sin embargo, las condiciones son más variables: superficies irregulares, transporte frecuente y tiempos de instalación reducidos. En estos casos, se prefieren soluciones orientadas a la portabilidad y el uso rápido. Modelos como el PJ3 con patas plegables (PJ3FLB) facilitan el transporte y el almacenamiento sin comprometer el rendimiento. Para aplicaciones más exigentes, el PJQ integra sistemas de nivelación que compensan las irregularidades del terreno, mejorando la estabilidad incluso en condiciones difíciles. La integración de ruedas con bloqueo también permite un posicionamiento más eficiente de las tuberías.
Por lo tanto, la distinción entre taller y obra no se basa en el modelo individual, sino en la configuración general del soporte y sus accesorios.
Cuarta variable: el material del tubo
El acero al carbono y el acero inoxidable requieren enfoques diferentes. Las ruedas de acero estándar pueden dejar trazas de hierro sobre las superficies de inox debido al contacto directo: un problema concreto en los sectores alimentario, farmacéutico y en todas las aplicaciones con materiales sensibles como duplex, super duplex e Inconel. Esta contaminación no es solo un defecto estético: puede comprometer la resistencia a la corrosión del material.
La solución consiste en el uso de ruedas de nylon (NWK3, NWK4) o de poliuretano (PWK3, PWK4), que eliminan el contacto metálico. Para aplicaciones aún más críticas, GBC ofrece versiones con ruedas y ball transfers en acero inoxidable (sufijo SS), compatibles con todos los modelos de la gama.
La elección del material de las ruedas debe realizarse en función del material del tubo: no es un detalle secundario, sino un parámetro técnico determinante.
El sistema de cabezales intercambiables: flexibilidad real
Uno de los aspectos más relevantes de la gama GBC es la compatibilidad de los accesorios entre distintos modelos. Los cabezales en V, los cabezales de rodillos y los ball transfers pueden montarse y desmontarse rápidamente, y muchos accesorios son compartidos entre PJ1, PJ3, PJ4 y RPS4.
Esto se traduce en una gestión operativa más eficiente: no es necesario mantener en almacén conjuntos de repuestos separados para cada modelo, y los operarios deben aprender una única lógica de configuración. Además, cuando cambian las necesidades productivas —por ejemplo, el paso al mecanizado de materiales inoxidables— basta con sustituir los cabezales sin intervenir en la estructura del soporte.
Cuando se necesita un carro: la manipulación activa en taller y obra

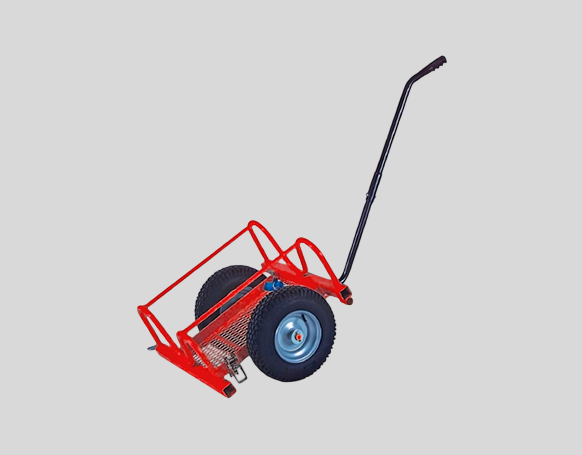

El Pipe Buggy no es un soporte, sino una herramienta dedicada al transporte de tubos. Esta distinción es fundamental: responde a la necesidad de mover el tubo, no de sostenerlo durante el mecanizado.
Arrastrar los tubos por el suelo puede dañar las superficies, provocando arañazos que pueden convertirse en puntos de inicio de corrosión, además de representar un riesgo para los operarios. El Pipe Buggy resuelve este problema con una solución ligera (31,8 kg), equipada con un mango de liberación rápida y una correa de trinquete, que permite a un solo operario levantar y transportar tubos de hasta 12″ de diámetro y 6,1 m de longitud, con una capacidad de carga de 450 kg.
Es una solución ideal para la manipulación interna en taller o en obra, especialmente cuando no está disponible o no es práctico utilizar medios de elevación mecánicos.
Soportes y máquinas de mecanizado: un sistema integrado
Los soportes no son accesorios secundarios, sino parte integrante del proceso productivo. En la fase de corte, permiten posicionar el tubo a la altura correcta para el uso de cortatubos y biseladoras, reduciendo el esfuerzo del operario y mejorando la seguridad. Durante la soldadura, los cabezales de rodillos facilitan la rotación controlada del tubo. En la fase de alineación previa a la soldadura, los soportes trabajan en combinación con centradores para mantener los extremos en la posición correcta antes del punteo.
La elección del soporte no debe basarse únicamente en la capacidad de carga o el tipo de cabezal, sino evaluarse en relación con todo el proceso operativo.
