El fresado en frío es un proceso de eliminación de virutas que se utiliza para preparar los extremos de tubos y chapas metálicas, logrando biseles precisos y bordes limpios sin generar calor. A diferencia del corte térmico, no produce una zona afectada por el calor (ZAC): las propiedades mecánicas del material permanecen inalteradas y la unión está lista para soldar conforme a la normativa. El proceso se realiza con fresadoras de tubos (para tubos) y biseladoras de chapa (para chapas metálicas), máquinas disponibles tanto en versiones portátiles para obra como con alimentación automática para producción en serie.
Cómo funciona el biselado mecánico en frío
Una herramienta de corte o inserto giratorio elimina material del borde del tubo o la chapa metálica sin fundir el metal. La pieza se mantiene a temperatura ambiente durante todo el proceso: no hay aporte de calor, combustión ni uso de plasma.
El borde resultante presenta una precisión geométrica, con ángulo, altura y tolerancias que se mantienen en cada pieza, sin oxidación y soldable inmediatamente sin necesidad de limpieza adicional. La geometría de corte viene determinada por el inserto y la inclinación de la herramienta: al sustituirlos, es posible cambiar de un bisel en V a un bisel en J sin modificar la máquina.
Fresado en frío frente a corte térmico: las principales diferencias
El corte térmico —mediante plasma, oxicorte y láser— calienta el metal a temperaturas muy elevadas en una zona localizada. Esta zona, si bien no se funde por completo, experimenta cambios microestructurales: se trata de la zona afectada por el calor (ZAC), que puede comprometer las características del material y convertirse en un punto débil de la unión soldada.
Consecuencias prácticas:
- bordes oxidados que requieren rectificado antes de la soldadura
- deformación geométrica del borde, especialmente en láminas delgadas
- Alteración de la microestructura en aleaciones sensibles como el dúplex, el superdúplex y el Inconel
Por otro lado, el fresado mecánico en frío no genera zona afectada por el calor (ZAC). El borde queda limpio, preciso y estable, sin necesidad de mecanizado adicional.
Tipos de chaflán y cuándo utilizarlos
La norma UNI EN ISO 9692 define las geometrías de las juntas soldadas en función del proceso, el espesor y el material. En la práctica industrial se utilizan cuatro tipos principales:
- Bisel en V: Ángulo típico de 60°, para espesores de 5 a 20 mm. El más común, adecuado para soldadura TIG y MIG/MAG de una sola cara.
- Bisel en X: Doble V bilateral, para espesores superiores a 15 mm. Reduce el volumen de material de filete en comparación con un bisel en V simple.
- Bisel en J: Perfil con radio redondeado, para espesores superiores a 20 mm. Requiere mecanizado de precisión: el corte térmico no cumple con las tolerancias exigidas por la norma.
- Bisel en U: U completa, para grandes espesores en aplicaciones nucleares y de alta presión.
La norma impone tolerancias geométricas estrictas, que varían según el tipo de junta y la clase de ejecución. Para los biseles en J y en U, el fresado mecánico en frío es la única solución técnicamente adecuada. Descubra nuestra guía sobre geometrías de chaflán y herramientas relacionadas.
Biselado en frío: aplicaciones industriales
El fresado en frío es el estándar operativo en todos los contextos donde la calidad de la unión es crítica, está regulada o sujeta a certificación.
Oil & Gas y pipeline: Los oleoductos operan a altas presiones y en entornos corrosivos. Una zona afectada por el calor (ZAC) residual puede provocar agrietamiento por fatiga o corrosión selectiva con el tiempo, comprometiendo el sellado del sistema.
Naval y plataformas marinas: Grandes estructuras, a menudo fabricadas con aceros de alta resistencia o aleaciones especiales. El procesamiento generalmente se realiza in situ con máquinas portátiles.
Calderas e intercambiadores de calor: Mecanizado en serie de tuberías de pequeño diámetro, donde la geometría uniforme del chaflán es crucial para la calidad final de la unión.
Petroquímica y energía nuclear: Plantas certificadas según las normas EN 1090 e ISO 3834, donde la preparación de los bordes es parte integral de la documentación de calidad.
Fresado de tuberías: cómo funciona y qué máquinas utilizar.
Las máquinas biseladoras de tuberías se anclan a la tubería mediante un sistema de bloqueo de expansión interna (el mandril se expande contra la pared interior de la tubería) o mordazas de sujeción externas, útiles cuando no es posible acceder al interior, como en las placas tubulares de los intercambiadores de calor.
Una vez centrada, la máquina gira alrededor del eje de la tubería y crea el chaflán en una sola pasada circular. En la mayoría de los casos, las máquinas GBC funcionan directamente in situ, sin necesidad de retirar la tubería del sistema.

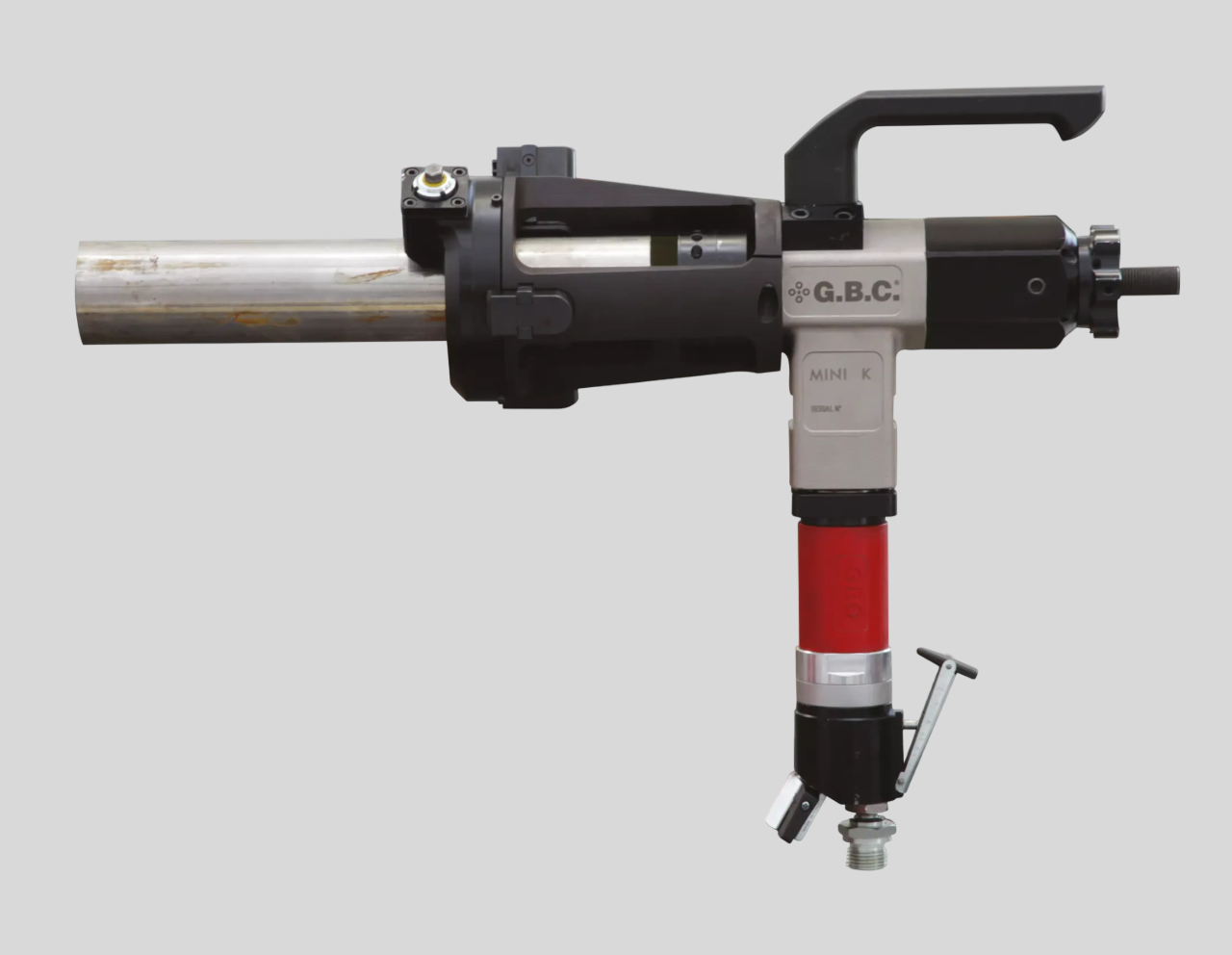

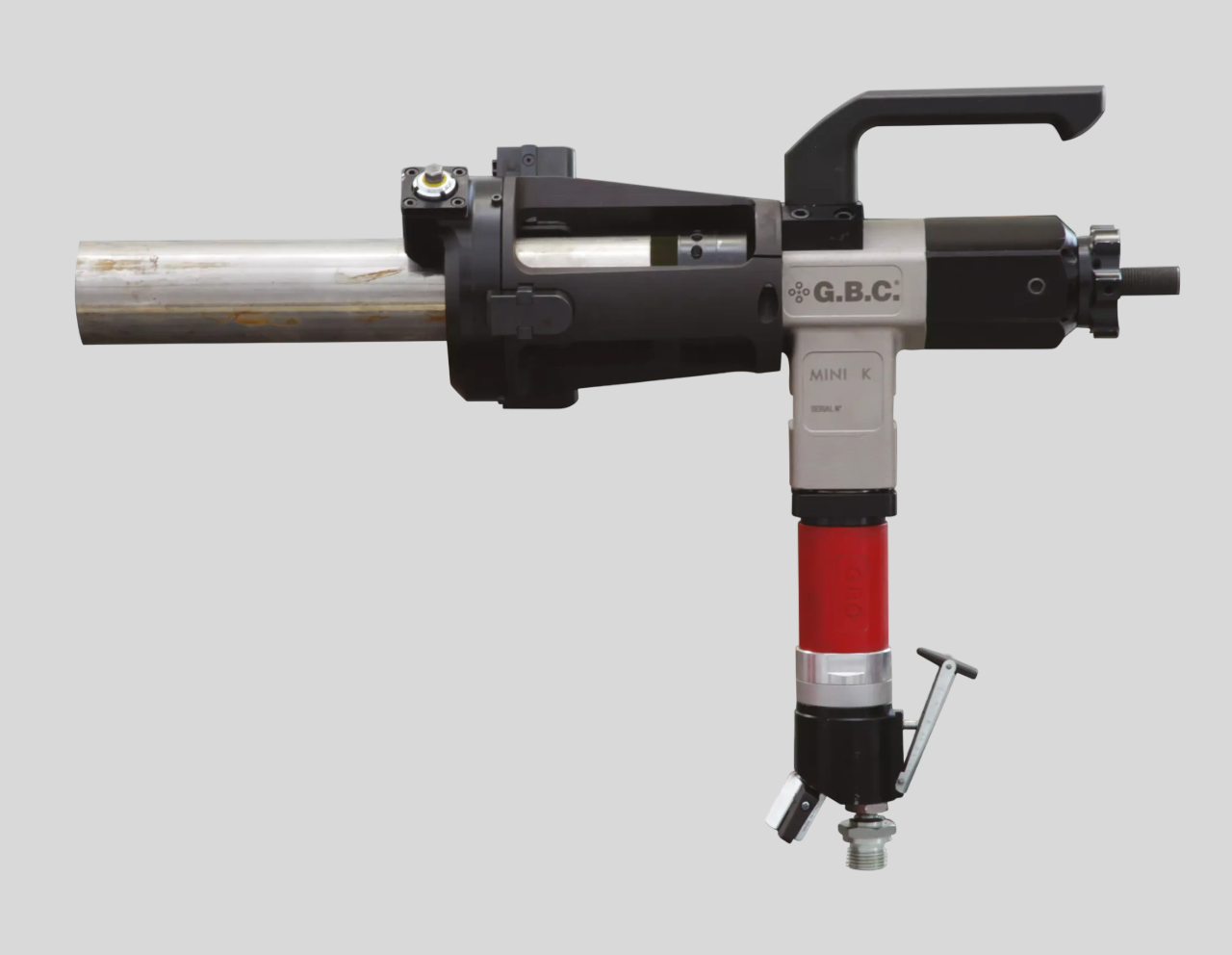

Las biseladoras de tubos GBC cubren diámetros desde Øi 10 mm (Mini K OD, excelente para trabajar en tubos de pequeño diámetro donde no es posible el bloqueo interno) hasta 40″ – 1016 mm (Hypermaxi 20_40 con kit de extensión opcional, para grandes tuberías y plantas marinas). Las series Mini, TC y Boiler son adecuadas para intercambiadores de calor, calderas y mantenimiento industrial en tuberías de pequeño y mediano diámetro; las series Supermaxi e Hypermaxi son adecuadas para tuberías y plantas de proceso. Los motores están disponibles en versiones neumática, eléctrica, sin escobillas, a batería o hidráulica.
Para obtener más información sobre cómo elegir el modelo adecuado, consulte nuestra guía completa de máquinas de corte y biselado de tubos.
Fresado de chapa metálica: cómo funciona y qué máquinas utilizar.
Las máquinas biseladoras de placas avanzan a lo largo del borde de la chapa metálica mediante un sistema de rodillos guía que mantiene la máquina en posición mientras la fresa retira el material sin generar chispas. El ángulo de bisel se puede ajustar directamente en la herramienta o inclinando el cabezal de corte.
La misma máquina, con el inserto adecuado, puede realizar biseles en V de ángulo variable, biseles en J de perfil redondeado, cortes a tope y cortes longitudinales, cubriendo la mayor parte de la preparación necesaria en carpintería pesada, construcción naval y calderería.

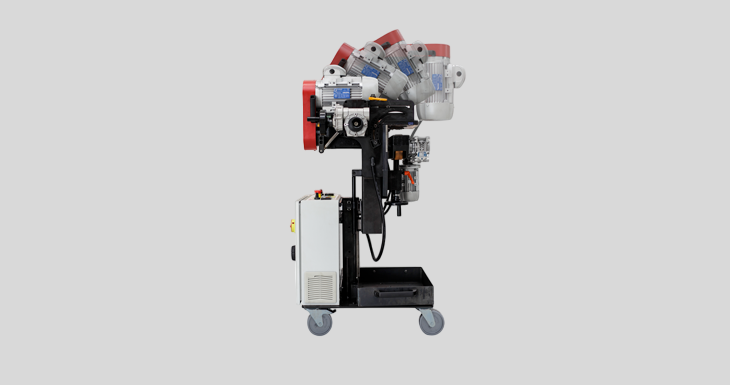

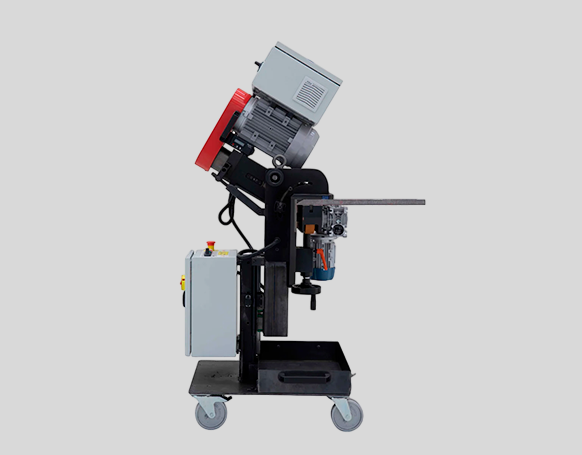

Las biseladoras de chapa GBC procesan espesores de 6 a 120 mm. La Challenge (6-40 mm) es una máquina portátil, ideal para trabajos rápidos o entornos ATEX. La Compact Edge cubre espesores de hasta 60 mm con un cabezal de inclinación variable (15°–60°); la Basic Edge 50 alcanza el mismo rango con alimentación automática. Las Edge 80 y Multiedge 80 alcanzan los 120 mm e integran biseles en J, revestimientos y revestimientos para calderas pesadas, navales y nucleares.
Para elegir la máquina adecuada según el tipo de bisel y el volumen de producción, consulte la guía sobre cómo elegir una biseladora de placas.
Materiales que se pueden mecanizar mediante fresado en frío.
El fresado en frío es aplicable a todos los metales industriales comunes: acero al carbono, acero inoxidable, acero dúplex, acero superdúplex, Inconel, titanio y aluminio.
Las aleaciones sensibles al calor son las que más se benefician de este proceso:
- Acero inoxidable: El corte térmico crea una zona empobrecida en cromo en el borde, susceptible a la corrosión intergranular. El fresado preserva la composición química del borde.
- Acero dúplex y superdúplex: La microestructura bifásica (austenita-ferrita) se altera con el calor, comprometiendo las propiedades mecánicas y la resistencia a la corrosión en entornos agresivos como el petróleo y el gas.
- Inconel y aleaciones a base de níquel: Altamente sensibles a los ciclos térmicos. El corte térmico genera oxidación superficial y alteraciones microestructurales que comprometen la calidad de la unión. El fresado en frío elimina la zona afectada por el calor (ZAC) y la oxidación en el borde, restaurando una superficie estable lista para soldar.
- Titanio: Reacciona con el oxígeno a altas temperaturas, formando óxidos frágiles en el borde. El fresado en frío elimina este riesgo.
Para profundizar en los desafíos del mecanizado de aleaciones difíciles, lea Metalurgia en frío: retos y soluciones para el corte de tubos.
Cumplimiento de la normativa de soldadura.
El mecanizado en frío es un requisito —y a menudo obligatorio— según las principales normas industriales.
La norma EN 1090 (obligatoria para estructuras metálicas con marcado CE) exige que la preparación del borde cumpla con las tolerancias geométricas documentadas.
La norma ISO 3834 (calidad de la soldadura por fusión) exige un control del proceso que incluye la cualificación de la preparación de la junta.
La norma UNI EN ISO 9692 especifica que el mecanizado es el método adecuado para biseles en J y en U, tal como se indica en la documentación oficial de las normas EN 1090 e ISO 3834.
El borde fresado en frío cumple con todos estos requisitos sin necesidad de reprocesamiento, rectificado adicional ni reelaboración, lo que simplifica la documentación de calidad y reduce los pasos del proceso.
Elija la solución adecuada para su aplicación.
Desde tubos de pequeño diámetro para intercambiadores de calor hasta grandes tuberías, pasando por chapas gruesas para calderas y construcción naval, el fresado mecánico en frío garantiza precisión geométrica y una zona afectada por el calor (ZAC) nula, resultados difíciles de lograr con procesos térmicos.
GBC diseña y fabrica fresadoras de tubos y biseladoras de chapas para cubrir todo el espectro de necesidades industriales, con soluciones portátiles para obras y sistemas automatizados para la producción en masa.
Para identificar el modelo más adecuado según el material, el diámetro y el tipo de bisel, contacte con el equipo técnico de GBC: nuestro equipo de soporte técnico puede definir la configuración óptima para cada aplicación específica.
