La rigatura fonografica flange è un processo fondamentale in molte applicazioni industriali, poiché garantisce l’integrità e la tenuta stagna di connessioni critiche. Le flange uniscono componenti metallici come tubazioni, serbatoi e recipienti, ma con il tempo le superfici di rigatura possono deteriorarsi per usura, pressione o agenti esterni. Questo compromette la tenuta, causando perdite o guasti. In tale contesto, le macchine per la rigatura fonografica flange risultano essenziali, poiché riportano le flange alla configurazione originaria.

G.B.C. progetta macchine in grado di lavorare flange con diametri da 65 mm a 1778 mm. Questi dispositivi offrono precisione e qualità grazie a tecnologie avanzate e operazioni personalizzabili. Consentono processi efficienti, adattabili alle diverse esigenze industriali. Che si tratti di raccordi idraulici o di flange per il trasporto di gas, le soluzioni G.B.C. assicurano risultati affidabili.

Le tecniche di rigatura ad alta precisione eliminano rapidamente le imperfezioni superficiali, ripristinando profili perfettamente funzionali. La qualità della lavorazione previene perdite e danni, migliorando sicurezza e durata dei sistemi.

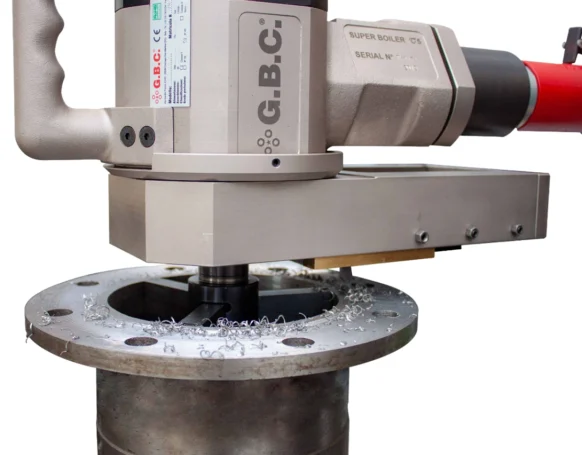

Superboiler T5 Flange: precisione e affidabilità per la rigatura fonografica

La macchina Superboiler T5 Flange, evoluzione del modello Superboiler T5, è progettata specificamente per la rigatura fonografica delle flange con diametri da 65 a 400 mm. Il progetto prevede la sostituzione del mandrino tradizionale con un carrello dedicato, migliorando di conseguenza rigidità e controllo. La struttura robusta garantisce elevate prestazioni e la possibilità di personalizzare le finiture di rigatura.

Tra le opzioni di finitura figurano stock finish, smooth finish e rigature fonografiche o concentriche, essenziali per ottenere guarnizioni ottimali. L’avanzamento radiale automatico assicura inoltre un controllo preciso del processo, riducendo gli errori dell’operatore e velocizzando la lavorazione.

Questo modello è ampiamente utilizzato in impianti idraulici e nel trasporto di fluidi, dove la rigatura fonografica delle flange e il ripristino dei profili sono fondamentali per mantenere l’integrità del sistema. La sua versatilità si esprime nella capacità di lavorare su acciaio al carbonio, acciaio inox e leghe duplex. È disponibile inoltre con alimentazione pneumatica, elettrica o idraulica, adattandosi a diversi ambienti industriali.

Un aspetto distintivo della Superboiler T5 Flange è la capacità di eseguire rigature a spirale o fonografiche, fondamentali per ottenere guarnizioni perfette che prevengono perdite. Di conseguenza, questo garantisce sicurezza e affidabilità.

In sintesi, la Superboiler T5 Flange rappresenta una soluzione affidabile e versatile per la rigatura fonografica delle flange di piccolo diametro, offrendo precisione, velocità e adattabilità alle esigenze industriali.





Caratteristiche tecniche della macchina Superboiler T5 Flange

Grazie a caratteristiche tecniche studiate per adattarsi a diverse applicazioni industriali, questa macchina è ideale per il ripristino dei profili di rigatura delle superfici di tenuta. Inoltre, assicura finiture di alta qualità su materiali differenti e in vari contesti operativi. Di seguito sono riportate le principali specifiche tecniche che ne definiscono le prestazioni e le funzionalità.

• Range diametro flange lavorabili: da 65 mm a 400 mm (2,56″ – 15,75″)
• Tipologie di finitura disponibili:
  • Stock finish
  • Smooth finish
  • Rigatura fonografica
  • Rigatura concentrica

• Materiali lavorabili:
  • Acciaio al carbonio
  • Acciaio inox
  • Leghe duplex
  • Altri materiali metallici

• Alimentazione:
  • Pneumatica
  • Elettrica
  • Idraulica

• Campo di applicazione:
  • Ripristino della rigatura fonografica flange di piccolo diametro
  • Rigatura di flange, sedi di valvole e superfici di appoggio guarnizioni
  • Utilizzo in impianti idraulici e per trasporto di fluidi alimentari, medicali e gas

• Avanzamento radiale automatico:
  • Passi selezionabili di 0,2 – 0,4 – 0,6 – 0,8 mm

• Caratteristiche progettuali:
  • Mandrino tradizionale sostituito con carrello dedicato per maggiore rigidità e controllo Utensili a sezione cilindrica con passo variabile meccanicamente

Impiego delle macchine per rigatura fonografica flange nei sistemi industriali attuali

L’uso delle macchine per rigatura fonografica flange è cruciale in diversi settori industriali che richiedono alta precisione e affidabilità. Settori come l’idraulica, l’industria alimentare, il medicale e il trasporto gas si affidano infatti a connessioni flange sicure e a tenuta stagna per garantire sicurezza ed efficienza operativa.

Le flange sono elementi chiave nel collegamento di tubazioni e apparecchiature. Se le superfici di rigatura risultano compromesse, aumenta il rischio di perdite, danni alle guarnizioni e cadute di pressione. Di conseguenza, si verificano costosi fermi e rischi per la sicurezza. Per questo motivo, macchine come la Superboiler T5 Flange sono progettate per riportare profili di rigatura ideali al fine di ottimizzare la tenuta delle guarnizioni.

La capacità di lavorare flange di diverse dimensioni consente inoltre di soddisfare un ampio spettro di applicazioni. L’avanzamento radiale automatico garantisce un livello di precisione difficilmente raggiungibile con metodi manuali tradizionali, minimizzando pertanto l’errore umano.

Queste macchine sono particolarmente rilevanti in sistemi idraulici, dove il trasporto di fluidi dipende dall’integrità delle tenute flange. Prevenire perdite significa non solo conservare l’efficienza energetica ma anche proteggere apparecchiature e operatori. Analogamente, nei settori alimentare, medicale e del gas, dove contaminazioni e perdite possono avere conseguenze gravi, è indispensabile mantenere profili di rigatura flange impeccabili.



Applicazioni nei sistemi idraulici e nel trasporto di fluidi alimentari, medicali e gas

I sistemi idraulici richiedono connessioni flange con rigatura fonografica impeccabile per garantire un flusso efficiente dei fluidi attraverso reti di tubazioni complesse. Una flangia con rigatura compromessa può causare perdite che riducono l’efficienza energetica, danneggiano le apparecchiature e creano condizioni di lavoro non sicure. Le macchine per rigatura fonografica flange ripristinano pertanto la precisione originale, preservando la qualità della superficie di tenuta e riducendo i tempi di fermo.

In ambienti dove la precisione è imprescindibile, come l’ingegneria impiantistica e la produzione industriale, queste macchine assicurano inoltre standard elevati costanti, diminuendo guasti e interruzioni impreviste.

Il trasporto di fluidi alimentari, medicali e gas richiede il rispetto di normative stringenti di sicurezza e igiene. Le flange devono garantire profili di rigatura impeccabili per evitare contaminazioni e perdite che potrebbero compromettere la qualità del prodotto o causare rischi per la salute. Le macchine G.B.C. offrono lavorazioni precise e personalizzabili che supportano tali elevati standard.

Ad esempio, nei settori alimentare e medicale, ogni difetto nella rigatura di una flangia può provocare contaminazioni di prodotti sensibili. Analogamente, nel trasporto di gas, anche un piccolo difetto di rigatura può causare perdite che mettono a rischio la sicurezza dell’impianto e possono portare a incidenti costosi.

Perciò, il ruolo delle macchine per rigatura fonografica delle flange in questi settori è fondamentale: esse garantiscono sia l’integrità del prodotto che la sicurezza delle persone assicurando profili di rigatura affidabili e sicuri.

Scegli la soluzione adeguata a ogni esigenza

La scelta della macchina per rigatura fonografica flange è determinante per ottenere precisione, efficienza e sicurezza in qualsiasi operazione industriale. Ogni macchina è progettata per specifiche dimensioni di flange e complessità di lavorazione, offrendo quindi soluzioni su misura per esigenze applicative diverse.

Per flange di piccole dimensioni (da 65 a 400 mm), la Superboiler T5 Flange rappresenta la scelta ideale. Eccelle infatti nel ripristino e nella manutenzione di flange tipiche di impianti idraulici e di ingegneria di processo. Le sue finiture personalizzabili e le capacità di rigatura a spirale o fonografica consentono un restauro rapido e sicuro con precisione eccezionale.

In conclusione, per qualsiasi necessità di ripristino di rigatura fonografica delle flange, G.B.C. propone soluzioni che coniugano affidabilità, velocità e precisione. La scelta della macchina giusta per le proprie esigenze di rigatura fonografica flange assicura pertanto processi industriali sicuri, efficienti e conformi agli standard più rigorosi.

Contattaci ora per una consulenza su misura o ulteriori dettagli. G.B.C. sarà il tuo partner ideale per l’eccellenza nella lavorazione delle flange.
