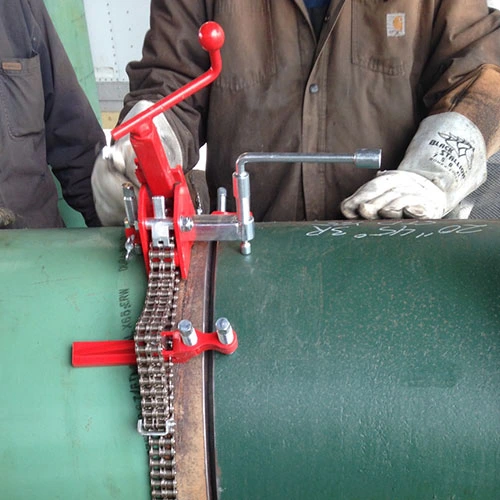

Accoppiatori a doppio martinetto per l’allineamento e la riformazione dei tubi.

TUTTI GLI ACCOPPIATORI INCLUDONO

Lunghezza della catena richiesta per la gamma di tubi
Doppio martinetto a vite elencato per la gamma di tubi
Blocco principale
Regolazione fine
Dispositivo di allineamento raccordi
Chiave a cricchetto
Parti e manuale operativo
Scatola portaoggetti in metallo
Indicatore Hi-Lo

CARATTERISTICHE DEL PRODOTTO

ALLINEAMENTO:
Può allineare accuratamente tutti i programmi dei tubi

RIFORMA:
I martinetti consentono l’eliminazione dei punti “Hi-Lo” su entrambi i lati del giunto saldato. Può riformare fino a programmare 40 tubi.

ADATTABILITÀ:
Un morsetto a catena copre la gamma di 8 morsetti a gabbia.

JACKBAR SENZA TACK:
I giunti possono essere completamente saldati senza rimuovere il morsetto.

VERSATILITÀ:

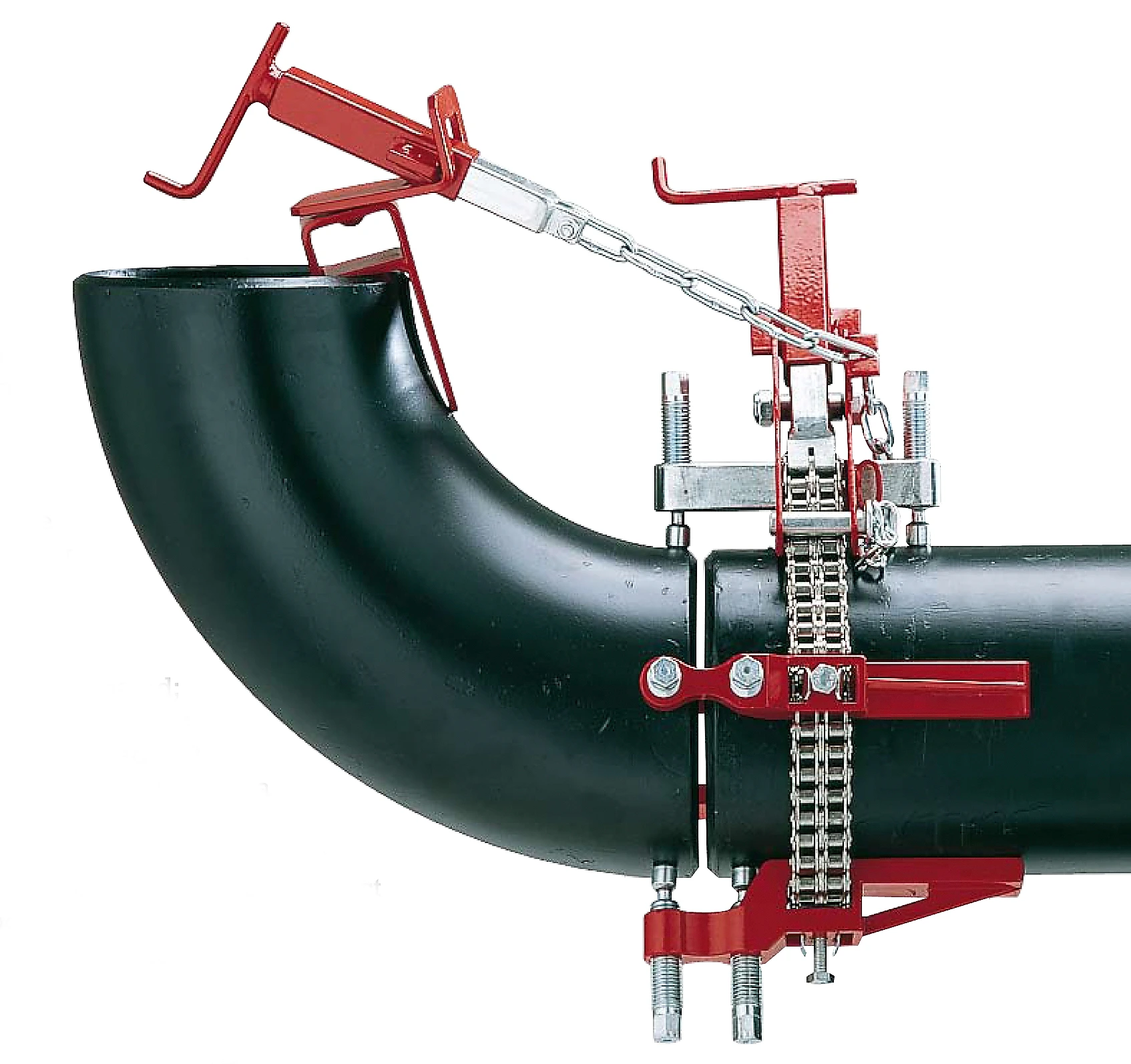

Gomiti, giunti a T e altri raccordi possono essere allineati con precisione utilizzando il dispositivo di allineamento raccordi.

QUALITÀ:
I jackbar sono fusi da leghe di acciaio di alta qualità.

JACKBAR AGGIUNTIVI:
Può essere aggiunto se è necessaria una pressione extra.

VITI:
I jackbar hanno due viti di sollevamento con cuscinetti girevoli indipendenti per compensare le superfici irregolari.

MATERIALI:
Disponibile sia nella versione in carbonio che in acciaio inox.

I Single Chain Clamps GBC non devono essere utilizzati come dispositivo di sollevamento. I raccordi devono essere supportati in modo indipendente in ogni momento.

RANGE:

SCC12: Pipe Diameter Range (inch/mm) 4-12 / 101.6-323.9, No. Of Jackbars: 4
SCC12SS (stainless steel): Pipe Diameter Range (inch/mm) 4-12 / 101.6-323.9, No. Of Jackbars: 4
SCC24: Pipe Diameter Range (inch/mm) 4-24 / 101.6-609.6, No. Of Jackbars: 7
SCC24SS (stainless steel): Pipe Diameter Range (inch/mm) 4-24 / 101.6-609.6, No. Of Jackbars: 7
SCC36: Pipe Diameter Range (inch/mm) 10-36/254 – 914.4, No. Of Jackbars: 8
SCC36SS (stainless steel): Pipe Diameter Range (inch/mm) 10-36/254 – 914.4, No. Of Jackbars: 8
SCC48: Pipe Diameter Range (inch/mm) 10-48 / 254-1219.2, No. Of Jackbars: 12
SCC48SS (stainless steel): Pipe Diameter Range (inch/mm) 10-48 / 254-1219.2, No. Of Jackbars: 12

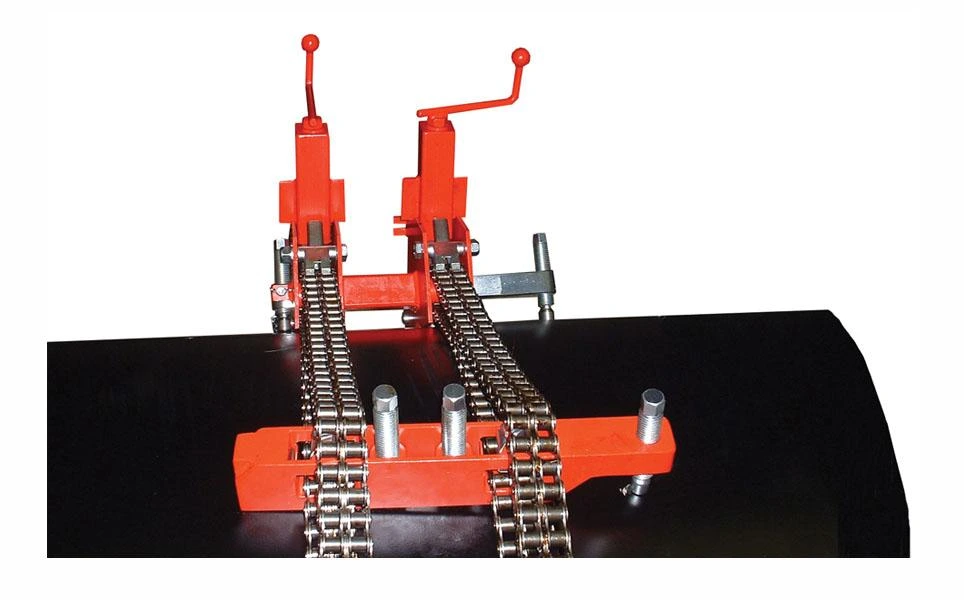

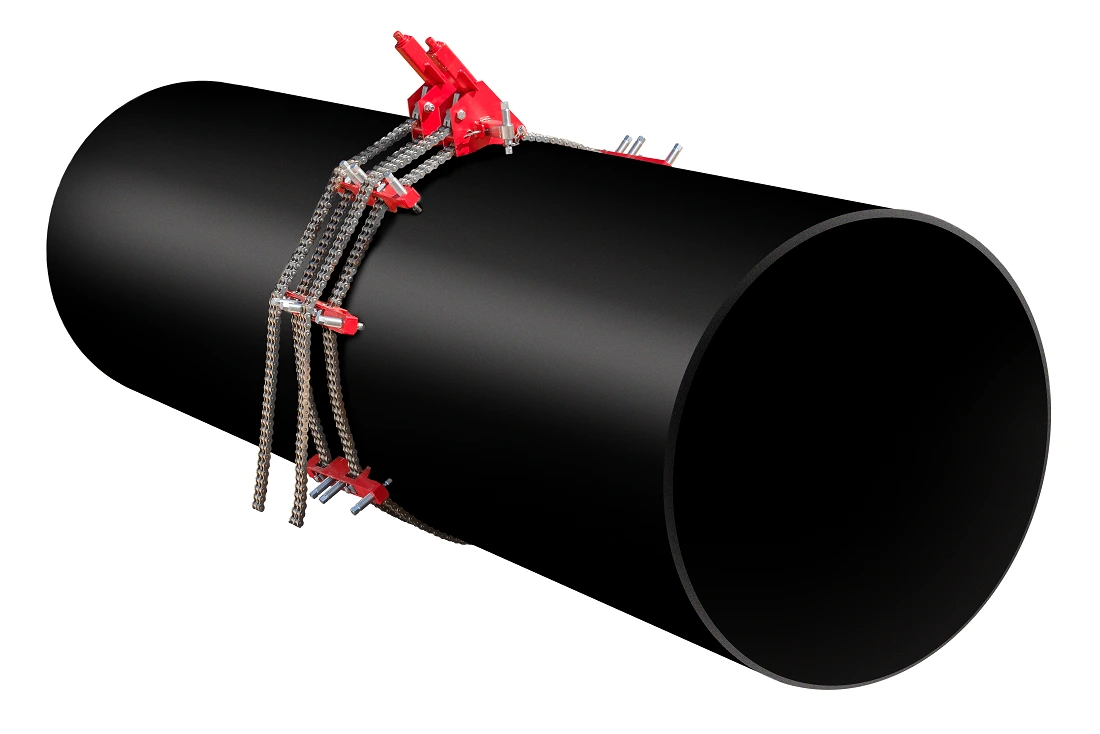

Accoppiatori di allineamento di riformazione a doppia catena ultra resistenti.

TUTTI GLI ACCOPPIATORI INCLUDONO

Lunghezza della catena richiesta per la gamma di tubi
Martinetti extra pesanti elencati per la gamma di tubi
Numero di blocchi principali elencati per la gamma di tubi
Due (2) regolazioni fini
Dispositivo di allineamento raccordi (morsetti più grandi forniti con come-a-long)
Chiave a cricchetto
Istruzioni per l’uso
Indicatore Hi-Lo

OPTIONAL

Chiave dinamometrica
Viti distanziali in acciaio al carbonio o inox
Jackbar aggiuntivo

CARATTERISTICHE DEL PRODOTTO

ALLINEAMENTO DI PRECISIONE:
I doppi jackbar, distanziati attorno al diametro esterno del tubo, forniscono un allineamento e una riformazione precisi dei diametri interni o esterni di entrambi i tubi entro 0,5 mm.

RESISTENZA ESTREMA:
Riforma tubi su entrambi i lati del giunto saldato a Sch80 e gomiti, tee e altri raccordi.

ADATTABILITÀ:
Il morsetto a catena può essere utilizzato per supportare, allineare e riformare gomiti, raccordi a T e altri raccordi che un morsetto a gabbia non è in grado di gestire. Un morsetto a catena copre la gamma di otto (8) morsetti a gabbia.

JACKBAR INDIPENDENTI EXTRA HEAVY DUTY:
Consentire all’operatore di formare il tubo nella forma richiesta. Ogni martinetto ha piedini girevoli indipendenti per far fronte a superfici irregolari.

VERSATILITÀ:
Gomiti, giunti a T e altri raccordi possono essere allineati con il dispositivo di allineamento raccordi.

I doppi morsetti a catena non devono essere utilizzati come dispositivo di sollevamento.

Quando si utilizza il dispositivo di allineamento raccordi, i raccordi devono essere supportati in modo indipendente.

RANGE:

DCC24: Pipe Diameter Range (inch/mm) 10-24 / 254-609.6, No. Of Jackbars: 7
DCC24SS (stainless steel): Pipe Diameter Range (inch/mm) 10-24 / 254-609.6, No. Of Jackbars: 7
DCC36: Pipe Diameter Range (inch/mm) 10-36 / 254-914, No. Of Jackbars: 9
DCC36SS (stainless steel): Pipe Diameter Range (inch/mm) 10-36 / 254-914, No. Of Jackbars: 9
DCC48: Pipe Diameter Range (inch/mm) 10-48 / 254-1219, No. Of Jackbars: 12
DCC48SS (stainless steel): Pipe Diameter Range (inch/mm) 10-48 / 254-1219, No. Of Jackbars: 12
DCC60: Pipe Diameter Range (inch/mm) 10-60 / 254-1524, No. Of Jackbars: 16
DCC60SS (stainless steel): Pipe Diameter Range (inch/mm) 10-60 / 254-1524, No. Of Jackbars: 16
DCC72: Pipe Diameter Range (inch/mm) 10-72 / 254-1829, No. Of Jackbars: 20
DCC72SS (stainless steel): Pipe Diameter Range (inch/mm) 10-72 / 254-1829, No. Of Jackbars: 20
