Le smussatrici per lamiere sono macchine che preparano i bordi delle lamiere prima della saldatura attraverso fresatura a freddo, eliminando difetti come mancanza di fusione e inclusioni. Disponibili in versioni portatili, automatiche e multifunzione, lavorano lamiere da 6 a 120 mm di spessore con angoli variabili, garantendo precisione senza distorsione termica del materiale.

La preparazione dei bordi delle lamiere rappresenta una fase cruciale nella carpenteria metallica. Uno smusso eseguito correttamente determina la qualità finale della saldatura, l’integrità strutturale del componente e l’efficienza dell’intero processo produttivo. Le smussatrici moderne, come quelle di G.B.C., utilizzano tecnologie di fresatura a freddo che garantiscono risultati precisi su materiali diversi, dagli acciai al carbonio alle leghe speciali come duplex e Inconel.



Perché smussare le lamiere prima della saldatura

La smussatura realizza l’angolo ideale per consentire al materiale d’apporto di penetrare completamente nel giunto. Se i bordi delle lamiere vengono accoppiati senza un’adeguata preparazione, aumenta in modo significativo il rischio di difetti. Una preparazione errata dei bordi, con angolo di smusso troppo chiuso o spalla eccessiva, può provocare mancanza di fusione e penetrazione parziale.

Il processo di smussatura favorisce l’adesione tra il metallo base e il materiale d’apporto, garantendo le condizioni ottimali per una saldatura omogenea. Ne derivano giunti più resistenti, duraturi e conformi agli elevati standard di sicurezza richiesti nei settori industriali più rigorosi.

Quali problemi risolve lo smusso

I difetti più comuni causati da smussi imprecisi comprendono:

• Mancanza di fusione durante la saldatura
• Penetrazione insufficiente
• Inclusioni solide
• Soffiature

La mancanza di fusione si manifesta quando l’acciaio d’apporto non si unisce completamente all’acciaio base, generando discontinuità nel giunto. La penetrazione parziale lascia parte della radice non saldata, riducendo in modo significativo la capacità portante della struttura.

Le inclusioni di scorie si formano quando la preparazione dei lembi è inadeguata o la scoria della passata precedente non viene rimossa correttamente. Questi difetti indeboliscono la resistenza meccanica del giunto e possono causare rotture premature sotto carico. Uno smusso accurato elimina queste problematiche alla fonte, assicurando saldature di qualità certificabile.



Tecnologie di smussatura: la fresatura a freddo

La fresatura a freddo costituisce la soluzione più evoluta per la smussatura delle lamiere. Diversamente dai procedimenti termici, questa tecnologia rimuove il materiale tramite utensili rotanti, senza fondere il metallo. Il principale vantaggio risiede nell’assenza completa di deformazioni termiche e di zona termicamente alterata (ZTA).

Durante il processo, una fresa dotata di inserti in metallo duro asporta il materiale dal bordo della lamiera, formando l’angolo desiderato. La lavorazione avviene a temperatura ambiente, mantenendo inalterate le proprietà meccaniche originarie del materiale. Il risultato è una superficie pulita, priva di ossidazione e immediatamente pronta per la saldatura, senza necessità di ulteriori interventi.

La fresatura a freddo assicura un’elevata precisione dimensionale con tolleranze ridotte, indispensabile per componenti che richiedono accoppiamenti precisi. La finitura superficiale raggiunge livelli eccellenti, spesso descritti come “a specchio”, favorendo l’adesione del materiale d’apporto durante la saldatura. Questa tecnologia è particolarmente indicata per materiali difficili come acciai antiusura, Duplex e Inconel.



Tipologie di smussatrici per lamiera

Il mercato offre diverse categorie di smussatrici, ciascuna progettata per esigenze produttive specifiche. La scelta dipende dal volume di produzione, dagli spessori da lavorare e dal grado di automazione richiesto.

Smussatrici portatili

Le macchine portatili rappresentano soluzioni compatte e versatili, ideali per lavorazioni su pezzi di piccole dimensioni o con geometrie complesse. Dotate di frese a inserti intercambiabili, consentono di realizzare smussi con angoli variabili anche su superfici curve o di difficile accesso. Il peso ridotto e la semplicità d’impiego le rendono perfette per la carpenteria leggera, gli smussi estetici e le operazioni in cantiere dove la mobilità è un requisito fondamentale.

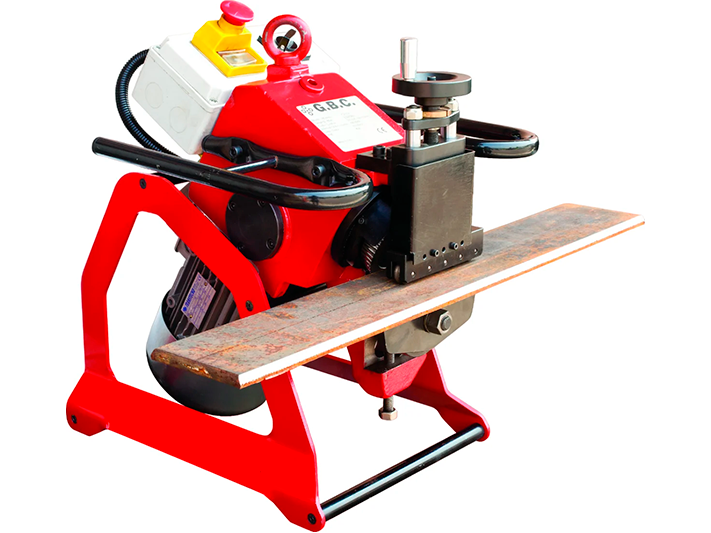

La gamma Challenge di GBC lavora lamiere fino a 40 mm di spessore con angoli fissi, mentre la Manual Edge offre maggiore versatilità grazie agli angoli regolabili e alla capacità di seguire profili complessi.





Smussatrici automatiche con avanzamento

Le smussalamiere automatiche, dotate di sistemi di avanzamento automatici, si fissano al bordo della lamiera e operano in modo indipendente, riducendo al minimo l’intervento dell’operatore. La testa rotante ad alta velocità, equipaggiata con inserti in metallo duro, assicura rapidità di lavorazione mantenendo al contempo finiture di alta qualità.

Il sistema di ammortizzazione compensa eventuali irregolarità della superficie, garantendo una lavorazione uniforme anche su lamiere leggermente arcuate o non perfettamente piane. I sensori di rilevamento lamiera migliorano la sicurezza operativa, arrestando automaticamente la macchina in caso di assenza di materiale.

La Basic Edge 50 di GBC lavora lamiere da 6 a 60 mm con angolo variabile da 10° a 70°, adatta sia per produzioni intensive che per piccole officine. La Compact Edge offre prestazioni simili in una struttura più leggera e maneggevole, mentre la Edge 80 può affrontare lamiere fino a 120 mm di spessore con diagonali di smusso fino a 80 mm, risultando ideale per la carpenteria pesante.

Smussatrici multifunzione

Le macchine multifunzione rappresentano l’evoluzione più recente della tecnologia, capaci di eseguire diverse tipologie di lavorazione con un unico sistema. Oltre allo smusso standard, queste smussatrici realizzano:

• Smussi a J (ad esempio con raggi R6 e R8)
• Intestatura
• Splaccatura

Coprono praticamente tutte le esigenze di preparazione dei bordi.

La velocità della fresa è regolabile, tipicamente da 300 a 1500 giri/min, permettendo di ottimizzare i parametri in base al materiale lavorato. I display LCD integrati consentono l’impostazione rapida di angolo e profondità, riducendo i tempi di settaggio tra diverse lavorazioni.

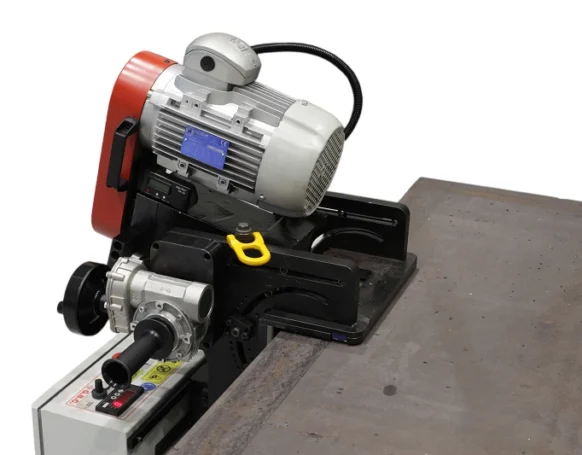

La Multiedge 80 di GBC gestisce lamiere da 6 a 120 mm di spessore, con angoli di smusso regolabili da 0° a 90° e smussi a J da 0° a 30°. La sua versatilità la rende indispensabile nei settori navale, nucleare ed energetico, dove le specifiche di saldatura variano frequentemente. Leggi l’articolo dedicato alla Multiedge 80





Come scegliere la smussatrice giusta

La scelta della smussalamiera richiede un’attenta valutazione delle esigenze produttive. Tre fattori principali guidano la selezione ideale: le proprietà del materiale, il tipo di smusso desiderato e il volume di produzione previsto.

Spessore e materiale delle lamiere

Lo spessore del materiale definisce la categoria di macchina più adatta:

• Lamiere sottili (6-40 mm): soluzioni portatili garantiscono la flessibilità necessaria
• Spessori medi (40-60 mm): richiedono smussalamiere automatiche con avanzamento
• Spessori superiori a 60 mm: indispensabili macchine ad alta potenza come la Edge 80 o la Multiedge 80

Il tipo di materiale incide sulla scelta degli inserti e sui parametri di lavorazione. Acciaio al carbonio e acciaio inox necessitano di impostazioni diverse: l’inox richiede velocità inferiori per evitare l’usura prematura degli inserti. I materiali speciali, come duplex, Inconel e leghe ad alta resistenza, richiedono macchine robuste dotate di regolazione precisa della velocità di avanzamento.

Angolo e tipo di smusso richiesto

Oltre all’intestatura, gli smussi standard con angoli compresi tra 15° e 60° costituiscono la maggior parte delle applicazioni. Essi preparano i bordi per saldature a V, ideali per lamiere di medio spessore. Quando le normative impongono smussi a J, tipici dei settori nucleare e petrolifero, sono necessarie macchine multifunzione in grado di eseguire raggi con precisione elevata. La splaccatura è una lavorazione specialistica, indispensabile per giunti particolari o per la preparazione dei lembi su lamiere di grande spessore.

La regolazione dell’angolo deve essere rapida e accurata. I modelli dotati di display digitale consentono impostazioni precise, fondamentali quando si alternano diverse tipologie di lavorazione. La ripetibilità è un requisito essenziale: ogni smusso deve rispettare rigorosamente le tolleranze di progetto per garantire saldature perfettamente conformi.

Volume di produzione

Una piccola officina che produce pochi pezzi al giorno trova nelle smussatrici portatili la soluzione più economica e flessibile. Il costo contenuto e la facilità d’utilizzo compensano la minore produttività oraria. Le carpenterie con volumi medi traggono vantaggio dalle smussatrici automatiche: l’avanzamento autonomo riduce i tempi di lavorazione e assicura uniformità su tutti i lotti.

La produzione intensiva richiede macchine solide, rapide e affidabili. Le smussatrici automatiche di fascia alta operano in modo continuo con interventi di manutenzione minimi. La possibilità di invertire la macchina per smussare anche il lato inferiore della lamiera, disponibile nei modelli Reverse, raddoppia l’efficienza quando è necessario lavorare entrambi i lati.



Applicazioni industriali delle smussalamiere

Diversi settori industriali richiedono smussature professionali per garantire la qualità e la sicurezza delle strutture saldate.

Carpenteria metallica pesante

La carpenteria pesante lavora lamiere di grande spessore destinate a strutture portanti, travi, basamenti e componenti meccanici di grandi dimensioni. La preparazione dei bordi deve garantire saldature a piena penetrazione, in grado di sostenere carichi elevati e sollecitazioni costanti. Gli smussi devono rispettare tolleranze rigorose per assicurare una distribuzione uniforme degli sforzi all’interno della struttura.

Le piastre con spessore superiore a 60 mm richiedono smussi profondi, con angoli ottimizzati per consentire al saldatore di riempire completamente il giunto mediante passate multiple. La qualità della preparazione incide direttamente sul numero di passate necessarie e, di conseguenza, sui costi complessivi di saldatura.

Settore navale, aeronautico, ferroviario

Questi settori sono soggetti a normative rigorose in materia di qualità delle saldature. Le lamiere destinate a scafi navali, fusoliere aeronautiche e carrozze ferroviarie devono essere preparate secondo procedure certificate e corredate da una documentazione completa del processo. Gli acciai ad alta resistenza impiegati in questi ambiti richiedono lavorazioni a freddo, indispensabili per mantenere inalterate le proprietà meccaniche del materiale base.

Le dimensioni dei componenti possono essere molto elevate: pannelli lunghi 10 a 20 metri, tipici del settore navale, necessitano di smussatrici con avanzamento automatico altamente affidabile. La finitura deve risultare impeccabile per evitare qualsiasi punto di innesco di cricche o fenomeni di corrosione.

Industria energetica e impiantistica

La costruzione di serbatoi in pressione, caldaie, scambiatori di calore e condotte per fluidi pericolosi richiede giunti saldati con requisiti di tenuta assoluta. In questo ambito, gli smussi a J sono molto diffusi poiché riducono il volume di materiale d’apporto necessario, mantenendo al contempo un’elevata resistenza meccanica.

Le normative come ASME, EN 13445 e API 650 definiscono con precisione le geometrie e le tolleranze degli smussi. La documentazione del processo di preparazione costituisce parte integrante della qualificazione del componente. Le smussatrici impiegate devono garantire ripetibilità completa e tracciabilità dei parametri di lavorazione.

Costruzione di veicoli industriali

Autocarri, rimorchi, macchine movimento terra e veicoli speciali impiegano lamiere di spessore medio per telai e pannelli di carrozzeria. La smussatura prepara i bordi per l’assemblaggio finale, dove produttività e qualità devono procedere di pari passo. I cicli di lavorazione serrati richiedono macchine affidabili, capaci di garantire continuità operativa con tempi di fermo minimi.

La rifinitura dei bordi rimuove bave e spigoli vivi, aumentando la sicurezza degli operatori durante l’assemblaggio e riducendo il rischio di danneggiamento delle vernici nei successivi trattamenti superficiali.



La scelta della smussatrice giusta rappresenta un investimento strategico per qualsiasi realtà produttiva che lavora lamiere metalliche. La tecnologia di fresatura a freddo garantisce risultati professionali senza compromettere le proprietà del materiale, mentre l’automazione aumenta produttività e ripetibilità.

GBC offre una gamma completa di soluzioni per ogni esigenza, dalla carpenteria leggera agli impianti industriali più complessi. Contattaci per una consulenza personalizzata e scopri quale smussalamiera può ottimizzare i tuoi processi produttivi.
