La scelta del cavalletto dipende da quattro variabili principali: il peso del tubo e la capacità di carico richiesta, il tipo di operazione (supporto statico, rotazione o movimento longitudinale), l’ambiente di lavoro (officina o cantiere) e il materiale del tubo. Ogni combinazione di questi fattori orienta verso una specifica configurazione della base e della testa di appoggio. Il sistema di teste intercambiabili consente inoltre di adattare lo stesso cavalletto a più funzioni, senza dover sostituire la struttura portante.
Perché il supporto sbagliato compromette il risultato
Un tubo appoggiato in modo non corretto durante il taglio o lo smusso è soggetto a movimenti indesiderati. Anche uno spostamento minimo può compromettere la perpendicolarità del taglio o l’uniformità dello smusso, con conseguenze dirette sulla qualità della saldatura successiva. L’instabilità durante la lavorazione genera vibrazioni che accelerano l’usura degli utensili, rendono necessarie rilavorazioni evitabili e aumentano i tempi di produzione.
Il problema non riguarda solo la precisione geometrica. Un cavalletto sottodimensionato rispetto al peso reale del tubo rappresenta un rischio concreto per l’operatore. Tubi in acciaio di grande diametro e con spessori elevati possono raggiungere pesi di centinaia di chilogrammi: la scelta della capacità di carico non è quindi un semplice parametro economico, ma una priorità in termini di sicurezza sul lavoro.
Esiste inoltre un aspetto spesso sottovalutato: il cavalletto inadeguato non è solo quello troppo debole. Anche una testa non idonea all’operazione — ad esempio una testa a V utilizzata dove sarebbe più indicato un rullo — può generare attrito inutile, rendere difficoltoso il riposizionamento del tubo e danneggiare superfici sensibili, come quelle dell’acciaio inossidabile.
Scegliere il supporto corretto significa quindi partire da quattro domande concrete.
Prima variabile: la capacità di carico
Il primo criterio di selezione è il peso reale del tubo — non il diametro né la lunghezza. Un tubo di grande diametro in acciaio al carbonio, con pareti spesse, può risultare molto più pesante di quanto si immagini, e il carico viene distribuito su tutti i cavalletti che lo sostengono simultaneamente.
La gamma GBC copre un range da 450 kg a 2.500 kg per supporto, rispondendo a esigenze operative molto diverse.

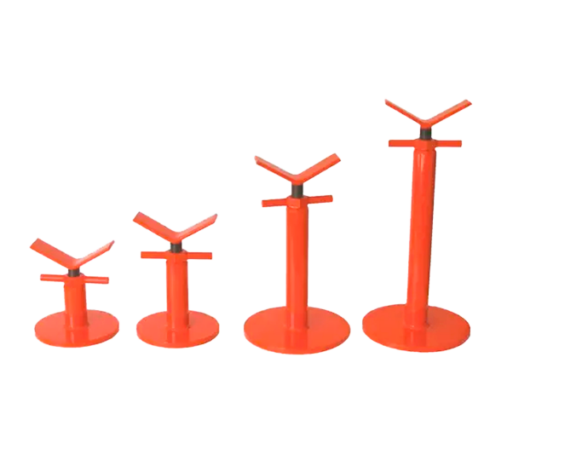

Il modello PJ1 è la soluzione più compatta, con una capacità di carico di 450 kg, ideale per tubi di diametro piccolo o medio durante lavorazioni e assemblaggi.
Il PJ3 raggiunge i 1.000 kg ed è caratterizzato da una struttura a base triangolare.

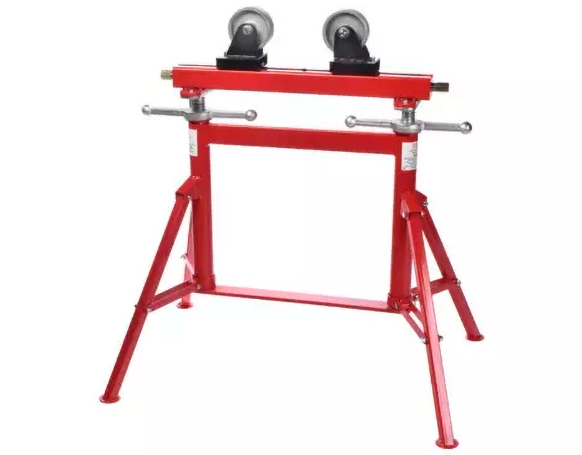

Il PJ4 supporta tubi fino a 48″, con una capacità di carico di 2.000 kg.

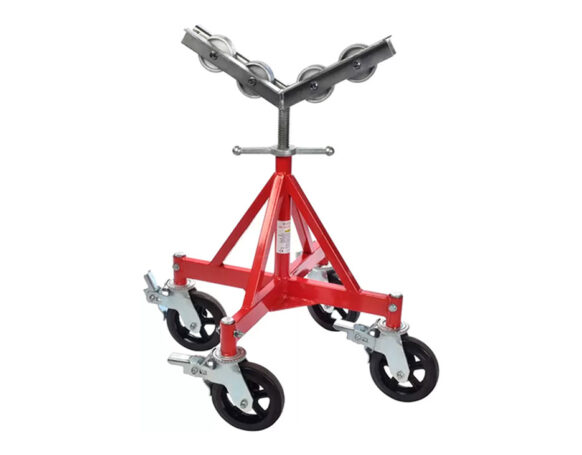

Al vertice della gamma si colloca il PJQ, con una capacità certificata di 2.500 kg per supporto, progettato per applicazioni gravose su tubi di grande diametro e con pareti spesse. Per un’analisi approfondita di questo modello, consulta l’articolo dedicato ai cavalletti PJQ.
La regola pratica è semplice: calcolare il peso totale del tratto di tubo da lavorare e dividerlo per il numero di cavalletti utilizzati. Il valore ottenuto deve essere inferiore alla capacità nominale del cavalletto scelto, prevedendo sempre un adeguato margine di sicurezza.
Seconda variabile: il tipo di operazione
Definita la capacità di carico, il secondo criterio riguarda la funzione che il cavalletto deve svolgere. La configurazione cambia infatti in base alla fase di lavorazione: supporto statico durante il taglio o lo smusso, rotazione controllata o scorrimento longitudinale per il riposizionamento.
Questa flessibilità è garantita dal sistema di teste intercambiabili GBC: la base rimane invariata, mentre la testa può essere selezionata e sostituita in funzione dell’operazione.
Testa a V: stabilità per taglio, smusso e saldatura in posizione fissa
La testa a V rappresenta la configurazione standard per tutte le operazioni in cui il tubo deve rimanere immobile. La sua geometria consente di centrare automaticamente il tubo e stabilizzarlo contro i movimenti laterali, che costituiscono una delle principali criticità durante la fresatura o il taglio orbitale. La testa a V standard è generalmente utilizzata per tubi fino a circa 12″, mentre per diametri superiori si impiega la versione maggiorata (LVH), che sul modello PJ4 copre tubi fino a 24″. Sul PJQ, grazie alla struttura più robusta, è possibile gestire diametri fino a 36″.
Sui modelli con gambe pieghevoli o ruote bloccabili, la testa a V si usa anche in cantiere per il posizionamento prima della saldatura testa a testa, in combinazione con gli accoppiatori per l’allineamento dei lembi.
Teste a rullo: rotazione controllata durante la saldatura
Quando è necessario ruotare il tubo attorno al proprio asse durante la saldatura, le teste a rullo rappresentano la soluzione più efficiente. I rulli paralleli sostengono il tubo e ne facilitano la rotazione con uno sforzo minimo, mantenendo costante l’altezza. Questo aspetto è fondamentale: variazioni di quota durante la saldatura si traducono in irregolarità del cordone.

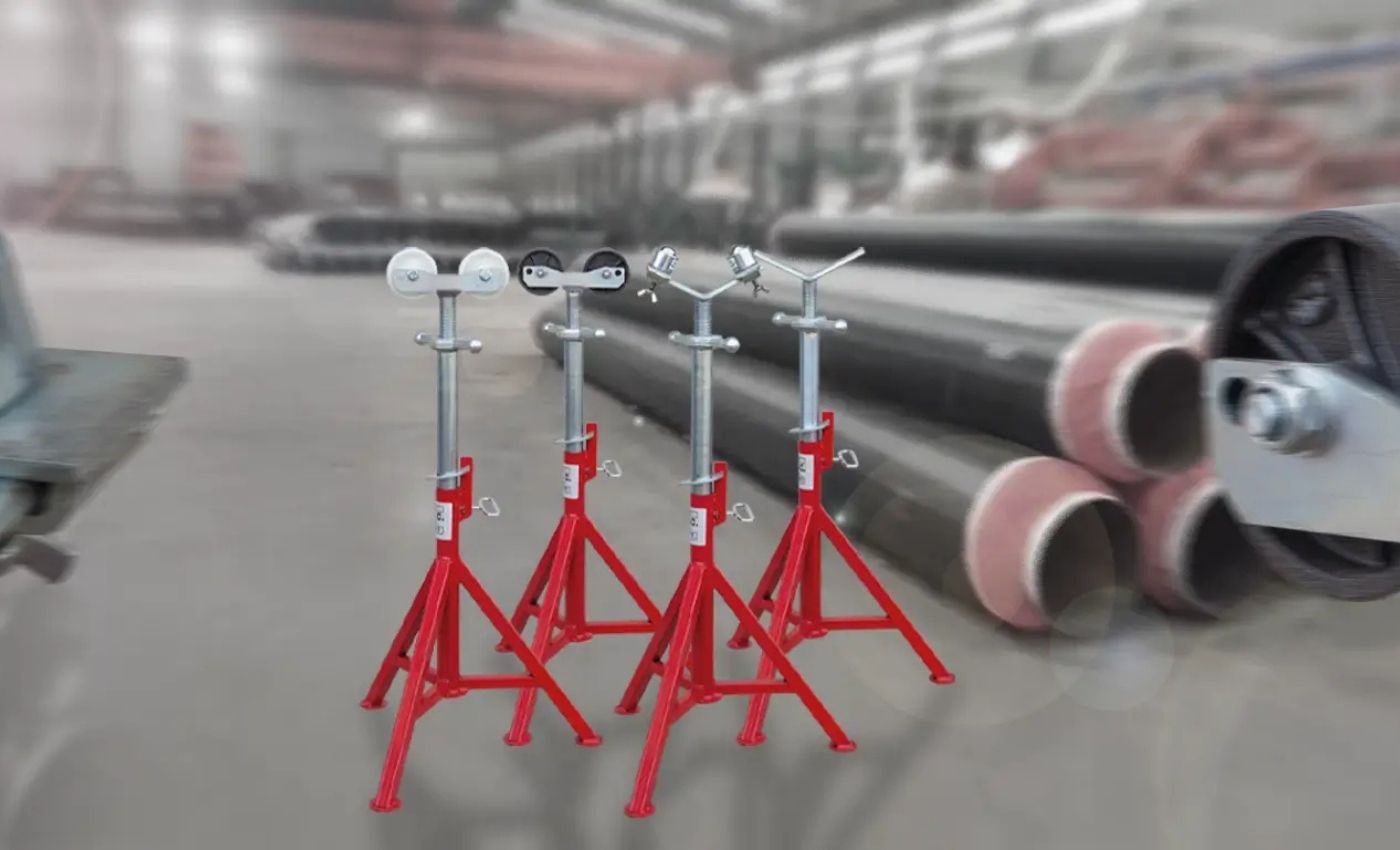

Le teste a rullo sono disponibili con ruote in acciaio, nylon o poliuretano. La scelta del materiale dipende dal tipo di tubo lavorato. Tutte le versioni sono intercambiabili con le teste a V sulla stessa base, consentendo di riconfigurare rapidamente il cavalletto.
Ball transfers: scorrimento longitudinale
I ball transfer sono piastre dotate di sfere che permettono il movimento multidirezionale del tubo, facilitandone lo scorrimento e il riposizionamento durante la lavorazione. Sono particolarmente utili nella gestione di tubi lunghi, che devono avanzare progressivamente, oppure quando si eseguono più tagli lungo la stessa linea senza modificare la configurazione dei supporti.
La capacità di carico dei ball transfers è di 600 kg per unità, disponibili anche in versione acciaio inossidabile (BTK3SS, BTK4SS), indicata per applicazioni su materiali che non contaminazioni da acciaio al carbonio.
Terza variabile: officina fissa o cantiere
Lo stesso cavalletto può essere utilizzato sia in officina sia in cantiere, ma le condizioni operative influenzano in modo determinante la configurazione più adatta. I principali fattori da considerare sono stabilità, mobilità e adattabilità al piano di appoggio.
In officina, l’ambiente è generalmente stabile e caratterizzato da superfici piane. In questo contesto, l’obiettivo è massimizzare precisione e controllo. Cavalletti come il PJ4, grazie alla struttura regolabile, permettono una gestione accurata della quota. La compatibilità con accessori come RPS4 Roller Stand consentono inoltre di configurare l’utilizzo su banco o a pavimento.
In cantiere, invece, le condizioni sono più variabili: superfici irregolari, necessità di trasporto frequente e tempi di installazione ridotti. In questi casi, sono preferibili soluzioni orientate alla portabilità e alla rapidità d’uso. Modelli come il PJ3 con gambe pieghevoli (PJ3FLB) facilitano trasporto e stoccaggio senza compromettere le prestazioni. Per applicazioni più impegnative, il PJQ integra sistemi di livellamento che compensano le irregolarità del terreno, migliorando la stabilità anche in condizioni difficili. L’integrazione di ruote bloccabili consente inoltre una gestione più efficiente del posizionamento dei tubi.
La distinzione tra officina e cantiere non riguarda quindi il singolo modello, ma la configurazione complessiva del cavalletto e dei suoi accessori.
Quarta variabile: il materiale del tubo
Acciaio al carbonio e acciaio inossidabile richiedono approcci diversi. Le ruote in acciaio standard possono lasciare tracce di ferro sulle superfici dell’inox a causa del contatto diretto: un problema concreto nei settori alimentare, farmaceutico e in tutte le applicazioni con materiali sensibili come duplex, super duplex e Inconel. Questa contaminazione non è solo un difetto estetico: può compromettere la resistenza alla corrosione del materiale.
La soluzione consiste nell’utilizzo di ruote in nylon (NWK3, NWK4) o in poliuretano (PWK3, PWK4), che eliminano il contatto metallico. Per applicazioni ancora più critiche, GBC propone versioni con ruote e ball transfer in acciaio inossidabile (suffisso SS), compatibili con tutti i modelli della gamma.
La scelta del materiale delle ruote deve quindi essere effettuata in funzione del materiale del tubo: non è un dettaglio secondario, ma un parametro tecnico determinante.
Il sistema di teste intercambiabili: flessibilità concreta
Uno degli aspetti più rilevanti della gamma GBC è la compatibilità degli accessori tra modelli diversi. Teste a V, teste a rullo e ball transfer possono essere montati e smontati rapidamente, e molti accessori sono condivisi tra PJ1, PJ3, PJ4 e RPS4.
Questo si traduce in una gestione operativa più efficiente: non è necessario mantenere a magazzino set di ricambi separati per ogni modello, e gli operatori devono apprendere un’unica logica di configurazione. Inoltre, quando cambiano le esigenze produttive — ad esempio il passaggio alla lavorazione di materiali inossidabili — è sufficiente sostituire le teste, senza intervenire sulla struttura del cavalletto.
Quando serve un carrello: la movimentazione attiva in officina e cantiere
Il Pipe Buggy non è un cavalletto di supporto, ma uno strumento dedicato al trasporto dei tubi. Questa distinzione è fondamentale: risponde all’esigenza di movimentare il tubo, non di sostenerlo durante la lavorazione.
Il trascinamento dei tubi sul pavimento può danneggiare le superfici, causando graffi che diventano potenziali punti di innesco per la corrosione, oltre a rappresentare un rischio per gli operatori. Il Pipe Buggy risolve questo problema con una soluzione leggera (31,8 kg), dotata di maniglia a sgancio rapido e cinghia a cricchetto, che consente a un solo operatore di sollevare e trasportare tubi fino a 12″ di diametro e 6,1 m di lunghezza, con una capacità di carico di 450 kg.
È una soluzione ideale per la movimentazione interna in officina o in cantiere, soprattutto quando non è disponibile o pratico utilizzare mezzi di sollevamento meccanici.
Cavalletti e macchine di lavorazione: un sistema integrato
I cavalletti non sono accessori secondari, ma parte integrante del processo produttivo. Nella fase di taglio, permettono di posizionare il tubo all’altezza corretta per l’utilizzo di tagliatubi e fresatubi, riducendo lo sforzo dell’operatore e migliorando la sicurezza. Durante la saldatura, le teste a rullo facilitano la rotazione controllata del tubo. Nella fase di allineamento pre-saldatura, i cavalletti lavorano in combinazione con accoppiatori per mantenere i lembi nella posizione corretta prima della puntatura.
La scelta del cavalletto non deve quindi basarsi esclusivamente su capacità di carico o tipologia di testa, ma va valutata in relazione all’intero processo operativo.
Scopri la gamma completa di cavalletti e supporti GBC o contattaci per una consulenza personalizzata sulle soluzioni più adatte al tuo processo produttivo.
